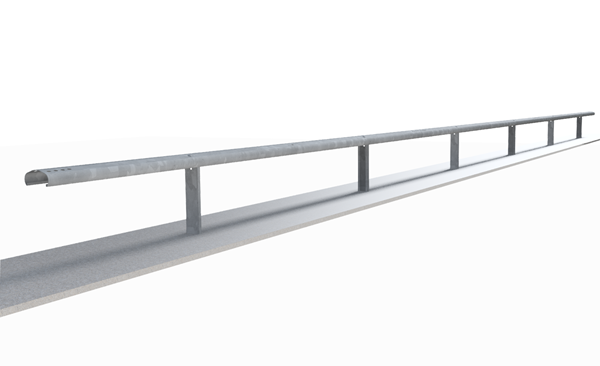

SafeLine-M N2-W4 CC3
SafeLine-M er ett nytt kompakt, modulert midtrekkverk som er spesielt designet for nordiske krav. Det kombinerer runde profiler, transparent design og lav arbeidsbredde. SafeLine-M er godkjent i klassene N2, H1 og L1 og blir levert med forhåndsmonterte deler for å gjøre installasjonen mest mulig effektiv.
Last ned produktark ↓
Full teknisk spesifikasjon
- Utforming Rør
- Vekt 14,42 kg/m
- ASI 0.7
- Enkel/dobbel D
- Deformasjonsbredde (normalisert) 1,2 m
- Høyde 600 mm
- Bredde 200 mm
- Stolpeavstand 3000 mm
- Forankring Komprimert løsmasse;Fotplate
- CE sertifikat Ja
- Snøklasse 4
- Styrkeklasse N2
- Arbeidsbreddeklasse W4
- Arbeidsbredde 1,3 m
- Skadeklasse A
Dokumenter:
-
CE-merking: hvordan merke rekkverket korrekt
-
CE-sertifikat
-
EPD
-
FDV
-

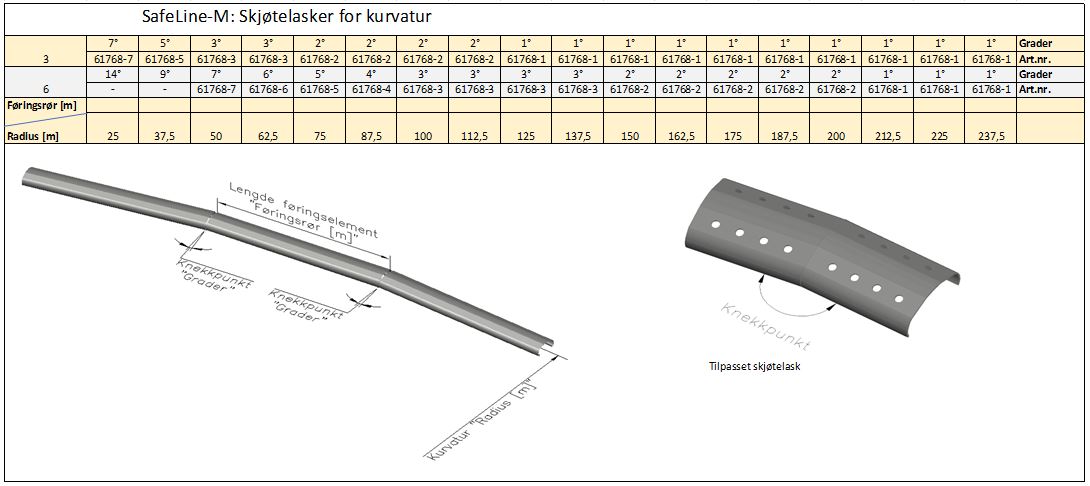

Kurvetabell for SafeLine-M
-
Montasjebeskrivelse
-
SafeLine-M splitt
-
Samsvarsgodkjenning
-
Systemtegning
-
Systemtegning: med fotplate
-
Systemtegning: med fotplate for kanthøyde 100 mm, med fangline
-
Systemtegning: med stålfundament
-
Systemtegning: nedføring, 12m
-
Ytelseserklæring

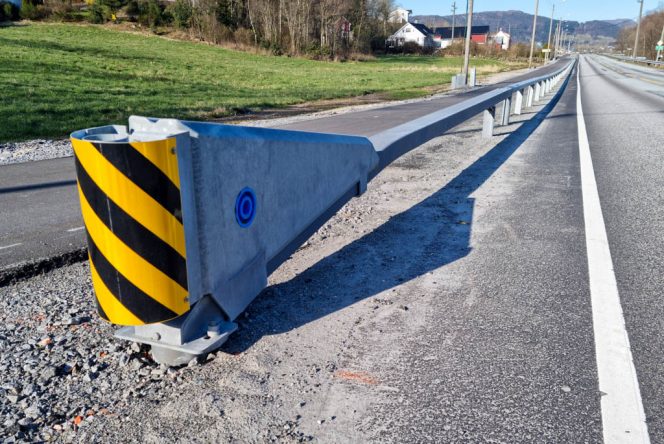

Overgangsrekkverk:
Last ned godkjenning for overgang til

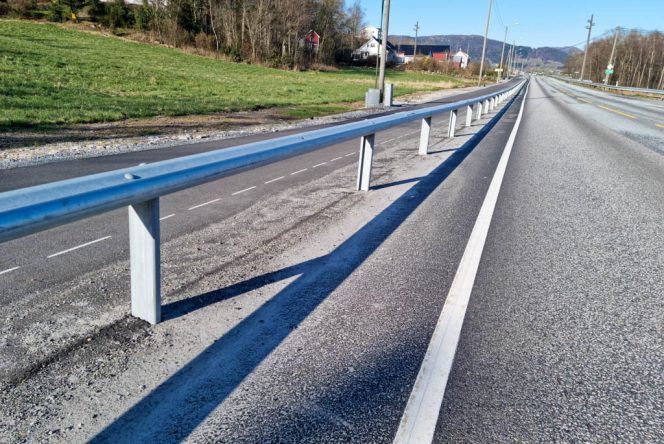

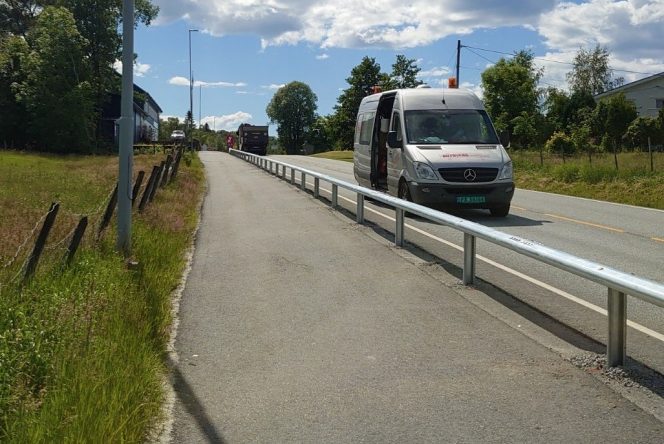

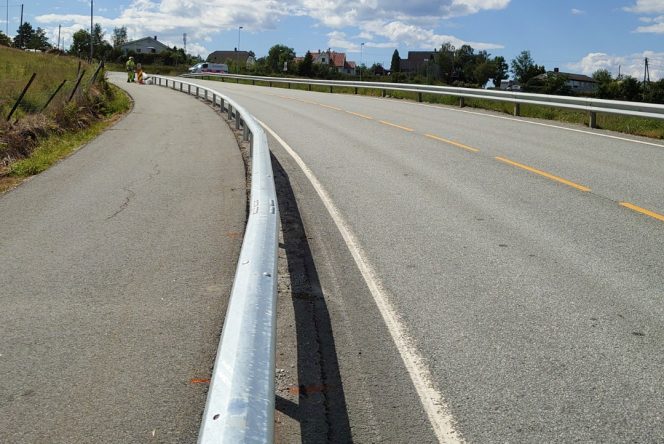

Miljøbilder
