Lysmast

Artikkelnummer 10023055
Elnummer 3641051

    Spesifikasjon

  • Lyspunkthøyde 8 m
  • C/C bolter 200 eller 240 mm
  • Mastetoppdiameter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Overflatebehandling CombiCoat®
  • Vekt 95 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende NE
  • GTIN 7052250006632
  • Tidligere artikkelnummer 3116308DC
Se alle spesifikasjoner
Se større bilde
Åpne produktark PDF

Finnes også som

Ettergivende NE-mast avtrappet 8,0 m RO 240 Euroskjøt - Varmforsinket

Produktdetaljer

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

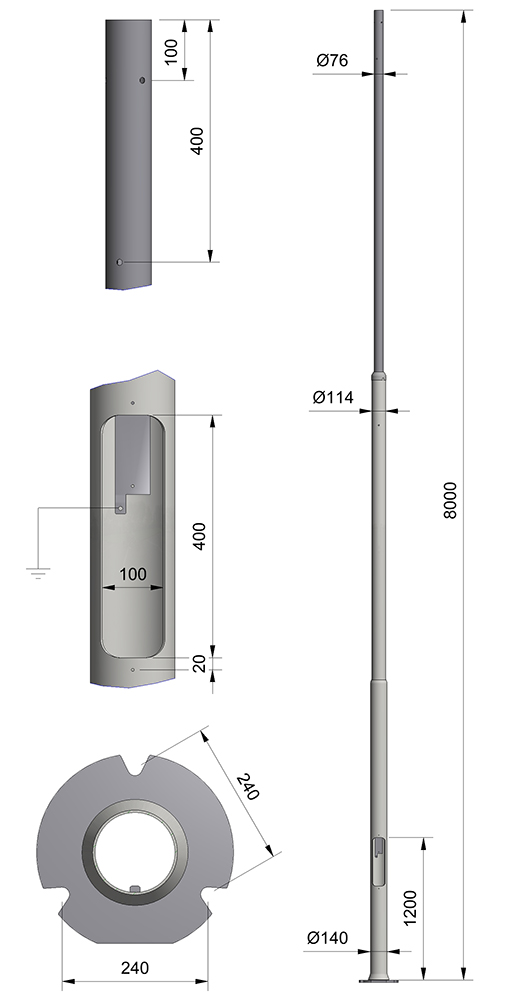

Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. CombiCoat®-behandlet i en av våre standardfarger.

Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 10023055 Ettergivende NE-mast avtrappet 8,0 m RO 240 Euroskjøt CombiCoat® består av følgende deler:

10004691 Gj.Stift Innv.6Kt.M16X20 A4 Iso 4029 - 3 Stk
10004686 Gj.Stift Innv.6Kt.M12X12 A4 Iso 4029 - 6 Stk
10004715 Linseh. Torx+Pin M6X16 A2 Tx30 Iso 7380 - 2 Stk
10004712 Skrue M/Panh./Tx30 M6X10 A2-70 Din 7985 - 1 Stk
10002225 Koblingsluke Ø140 Cc440 - 1 Stk
10003275 Toppseksjon 3.0M Ø76-76/114 Euroskjøt Lakkert / Toppseksjon - 1 Stk
10003372 Bunnseksjon 5.0M Ro240 140/114 Lakkert / Bunnseksjon 5.0M Ro - 1 Stk
10004852 Jord.Brikke M/Knekk M8X16X24 - 1 Stk
10004736 Skrue M/Panh./Tx30. M8X12 A4 Iso 7045 - 1 Stk

  • Lagerført: Nei
  • Leveringstid: 4-6 uker
For bestilling kontakt: lysmast@vikorsta.no

Vindlast

Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses. Du finner verdier for referansevind for norske kommuner i denne oversikten.

Maks armaturflate Vref m/s.
Artikkelnr. Overflate Lyspunkthøyde 24 m/s 27 m/s 29 m/s 31 m/s C/C bolter Toppdiameter
10023055 CombiCoat® 8 m 0,65 m² 0,49 m² 0,42 m² 0,35 m² 200 eller 240 mm 76 mm
10002270 CombiCoat® 8 m 0,28 m² 0,19 m² 0,15 m² 0,11 m² 160 mm 60 mm
10002541 CombiCoat® 8 m 0,28 m² 0,19 m² 0,15 m² 0,11 m² 160 mm 60 mm
10003148 CombiCoat® 8 m 0,41 m² 0,29 m² 0,23 m² 0,19 m² 160 mm 76 mm
10002615 CombiCoat® 8 m 0,64 m² 0,49 m² 0,41 m² 0,36 m² 200 eller 240 mm 89 mm
10002411 CombiCoat® 8 m 0,64 m² 0,49 m² 0,41 m² 0,36 m² 200 mm 89 mm
10002568 CombiCoat® 8 m 0,64 m² 0,49 m² 0,41 m² 0,36 m² 200 mm 89 mm
10002390 CombiCoat® 8 m 0,65 m² 0,49 m² 0,42 m² 0,35 m² 200 eller 240 mm 76 mm
10002342 CombiCoat® 8 m 0,65 m² 0,49 m² 0,42 m² 0,35 m² 200 mm 76 mm
10002558 CombiCoat® 8 m 0,65 m² 0,49 m² 0,42 m² 0,35 m² 200 mm 76 mm

Miljøpåvirkning

Miljøkriterier er retningslinjer for å vurdere miljøpåvirkning. De brukes i bærekraftige wef valg, sertifiseringer og anskaffelser for å fremme miljøvennlige løsninger. Alle produktene våre har på forespørsel EPD-miljøsertifikat.

20-30% Resirkulert stål

210,9 kg CO₂-ekvivalent

GWP-tall er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)
