Rekkverk

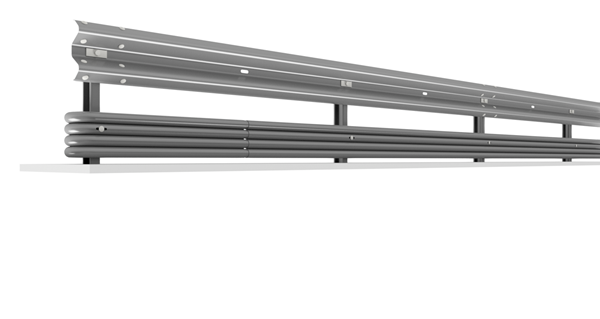

Vik – W3 CC2 med Star MC

Vik - W3 er Vik Ørsta sitt optimerte ensidige standard vegrekkverk. Rekkverket er hovedproduktet i en komplett familie av skinnerekkverk som inneholder flere typer vegrekkverk, brurekkverk, overganger, avslutninger osv. Vik - W3 er det mest benyttede skinnevegrekkverket i Norge og kan leveres både med fotplate eller for forankring i løsmasse.

Last ned produktark ↓
vik cc2 star mc

Tekniske data

  • StyrkeklasseN2
  • ArbeidsbreddeklasseW3
  • SkadeklasseA

Full teknisk spesifikasjon

  • Utforming Skinne
  • Vekt 27,61 kg/m
  • ASI 1
  • Enkel/dobbel E
  • Deformasjonsbredde (normalisert) 0,8 m
  • Høyde 750 mm
  • Bredde 183 mm
  • Stolpeavstand 2000 mm
  • Forankring Komprimert løsmasse;Fotplate
  • CE sertifikat Ja
  • Snøklasse 3
  • Hastighetsklasse C60
  • Arbeidsbredde for MC-beskyttelsesystemet 0,4 m
  • Maks hodeskade (HIC36) 487
  • Testlengde for MC-beskyttelsesystemet 74 m
  • Avstand fra bakken 0,04 m
  • Avstand melom MC-beskyttelsesystemet og rekkverkssystemet 0,22 m
  • Laveste nivå for rekkverkets langsgående element 0,38 m
  • Stolpeavstand for MC-beskyttelsesystemet 2 m
  • Styrkeklasse N2
  • Arbeidsbreddeklasse W3
  • Arbeidsbredde 0,9 m
  • Skadeklasse A
Se alle spesifikasjoner
