Ettergivende NE-mast konisk 9,0 m RO 240 - CombiCoat®
- Lyspunkthøyde 9 m
- C/C bolter 240 mm
- Mastetoppdiameter 76 mm
- Type Konisk
- Fundament Fotplate
- Overflatebehandling CombiCoat®
- Vekt 108 kg
- Materialkvalitet S235
- CE godkjent Ja
- Ytelsesklasse Ettergivende NE
- GTIN 7052250009442
- Tidligere artikkelnummer 3896409C
Spesifikasjon
Finnes også som
Ettergivende NE-mast konisk 9,0 m RO 240 - Varmforsinket
Produktdetaljer
Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

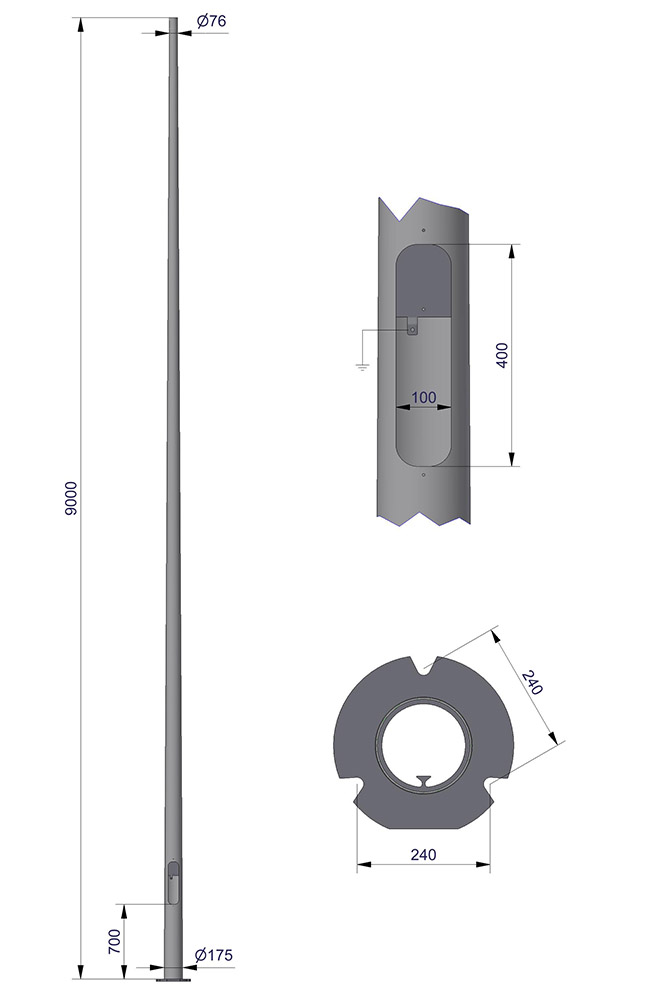

Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 700mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Master med topp Ø89 borret for Euroskjøt bør dimensjoneres spesielt etter valgt utligger. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Denne masten krever Roll-Off ledd RO240/PL 240 som bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses. Du finner verdier for referansevind for norske kommuner i denne oversikten.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10023231 | CombiCoat® | 9 m | 0,33 | 0,23 | 0,19 | 0,16 | 240 mm | 76 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10004129 | CombiCoat® | 9 m | 0,20 | 0,12 | 0,08 | 0,06 | 200 mm | 60 mm |
| 10004155 | CombiCoat® | 9 m | 0,33 | 0,23 | 0,19 | 0,16 | 200 mm | 76 mm |
| 10004141 | CombiCoat® | 9 m | 0,33 | 0,23 | 0,19 | 0,16 | 200 mm | 76 mm |
| 10004166 | CombiCoat® | 9 m | 0,47 | 0,35 | 0,30 | 0,26 | 240 mm | 89 mm |
| 10004175 | CombiCoat® | 9 m | 0,51 | 0,38 | 0,31 | 0,26 | 240 mm | 60 mm |
| 10004194 | CombiCoat® | 9 m | 0,65 | 0,50 | 0,43 | 0,37 | 240 mm | 76 mm |
| 10021912 | CombiCoat® | 9 m | 0,65 | 0,50 | 0,43 | 0,37 | 240 mm | 76 mm |
| 10004207 | CombiCoat® | 9 m | 0,80 | 0,63 | 0,55 | 0,47 | 240 mm | 89 mm |
