Avtrappet mast 9,0 m med fotplate, Euroskjøt - Varmforsinket
Artikkelnummer
10023047
Elnummer
3641456
- Lyspunkthøyde 9 m
- C/C bolter 160 mm
- Mastetoppdiameter 60 mm
- Type Avtrappet
- Fundament Fotplate
- Overflatebehandling Varmforsinket
- Vekt 75 kg
- Materialkvalitet S355
- CE godkjent Ja
- Borret for Euroskjøt Ja
- GTIN 7052250010196
- Tidligere artikkelnummer 3110109D
Spesifikasjon
Finnes også som
Avtrappet mast 9,0 m med fotplate, Euroskjøt - CombiCoat®
Produktdetaljer

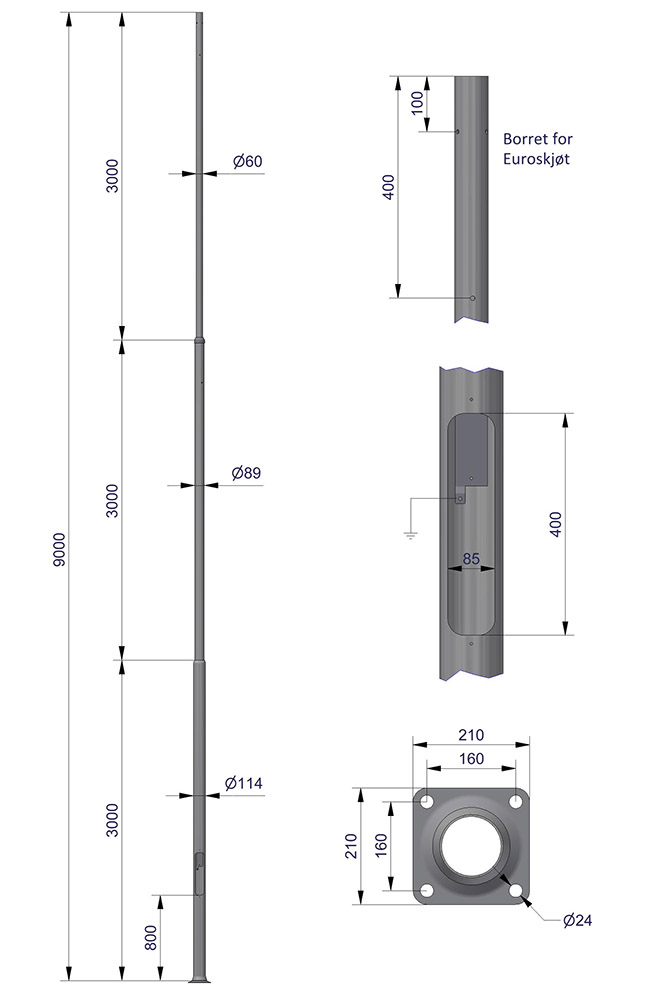

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 800 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses. Du finner verdier for referansevind for norske kommuner i denne oversikten.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10023047 | Varmforsinket | 9 m | 1,17 | 0,10 | 0,06 | 0,40 | 160 mm | 60 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10002271 | Varmforsinket | 9 m | 0,17 m² | 0,1 m² | 0,06 m² | 0,04 m² | 160 mm | 60 mm |
| 10002569 | Varmforsinket | 9 m | 0,46 | 0,34 | 0,28 | 0,24 | 200 mm | 89 mm |
| 10002412 | Varmforsinket | 9 m | 0,46 m² | 0,34 m² | 0,28 m² | 0,24 m² | 200 mm | 89 mm |
| 10002610 | Varmforsinket | 9 m | 0,47 | 0,34 | 0,28 | 0,24 | 240 mm | 76 mm |
| 10002391 | Varmforsinket | 9 m | 0,47 m² | 0,34 m² | 0,28 m² | 0,24 m² | 200 eller 240 mm | 76 mm |
| 10002343 | Varmforsinket | 9 m | 0,47 m² | 0,34 m² | 0,28 m² | 0,24 m² | 200 mm | 76 mm |
| 10023052 | Varmforsinket | 9 m | 0,47 m² | 0,34 m² | 0,28 m² | 0,24 m² | 200 mm | 76 mm |
