Ettergivende NE-mast konisk 11,0 m RO 240 - CombiCoat®
- Lyspunkthøyde 11 m
- C/C bolter 240 mm
- Mastetoppdiameter 76 mm
- Type Konisk
- Fundament Fotplate
- Overflatebehandling CombiCoat®
- Vekt 136 kg
- Materialkvalitet S235
- CE godkjent Ja
- Ytelsesklasse Ettergivende NE
- GTIN 7052250009459
- Tidligere artikkelnummer 3896411C
Spesifikasjon
Finnes også som
Ettergivende NE-mast konisk 11,0 m RO 240 - Varmforsinket
Produktdetaljer
Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

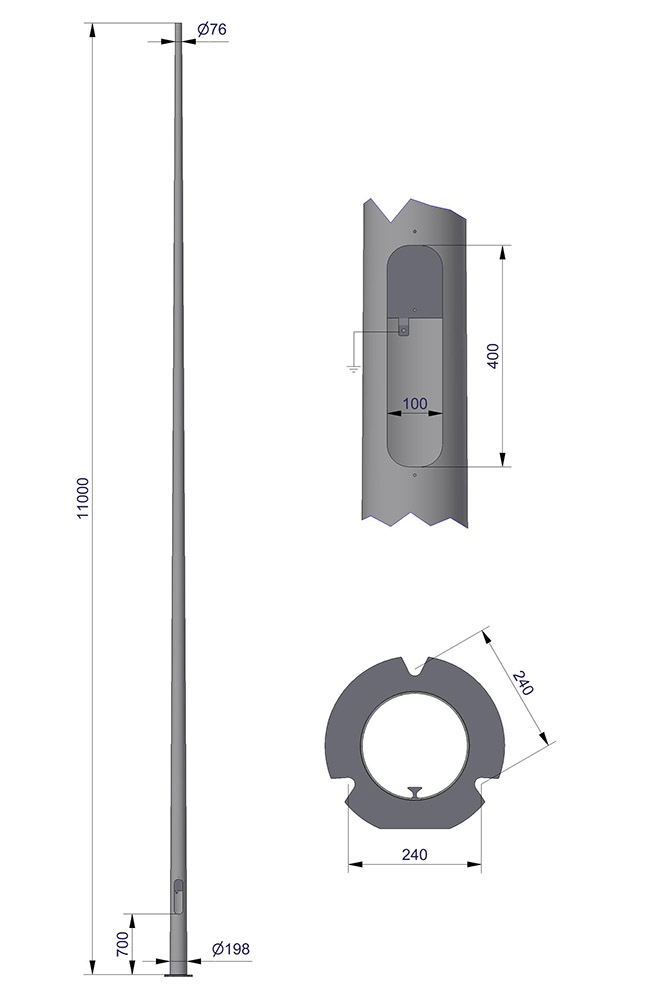

Mastene er produsert av koniske runde rør uten synlig sveisesøm med fotplate for RO-ledd. Avstand fra fotplate til lukeåpning = 700 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses. Du finner verdier for referansevind for norske kommuner i denne oversikten.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10004240 | CombiCoat® | 11 m | 0,27 | 0,19 | 0,15 | 0,13 | 240 mm | 76 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10016466 | CombiCoat® | 11 m | 0,53 | 0,40 | 0,34 | 0,29 | 240 mm | 76 mm |
| 10004211 | CombiCoat® | 11 m | 0,64 | 0,50 | 0,42 | 0,36 | 240 mm | 89 mm |
