Konisk mast 9,0 m - Varmforsinket
Artikkelnummer
10004154
Elnummer
3641343
- Lyspunkthøyde 9 m
- C/C bolter 200 mm
- Mastetoppdiameter 76 mm
- Type Konisk
- Fundament Fotplate
- Overflatebehandling Varmforsinket
- Vekt 102 kg
- Materialkvalitet S235
- CE godkjent Ja
- Ytelsesklasse Standard
- GTIN 7052250009527
- Tidligere artikkelnummer 3890409
Spesifikasjon
Finnes også som
Konisk mast 9,0 m - CombiCoat®
Produktdetaljer

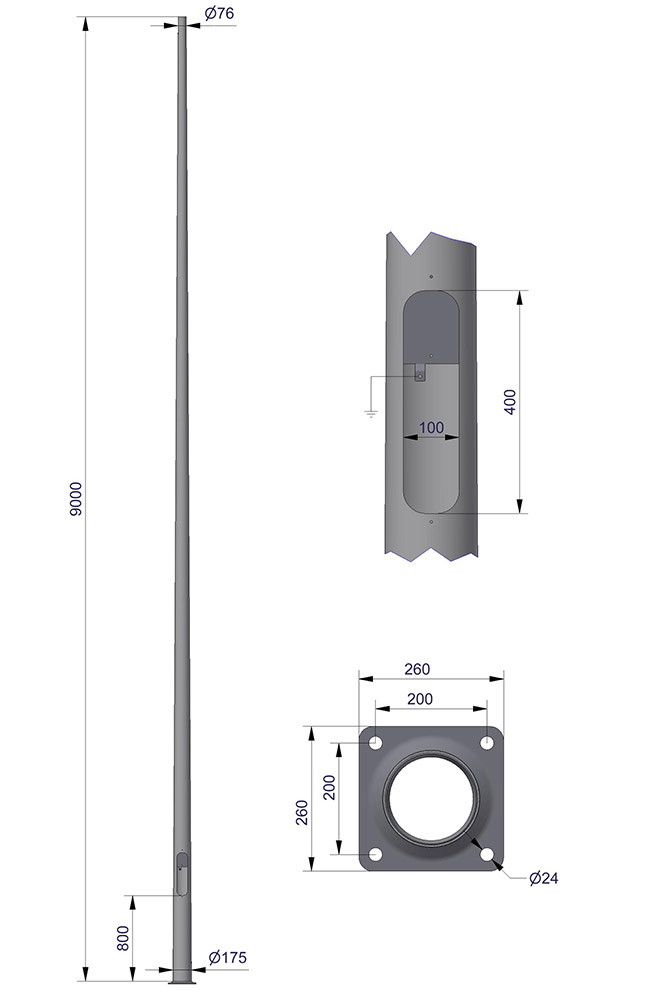

Mastene er produsert av koniske runde rør uten synlig sveisesøm. Avstand fra fotplate til lukeåpning = 800 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses. Du finner verdier for referansevind for norske kommuner i denne oversikten.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10004154 | Varmforsinket | 9 m | 0,33 | 0,23 | 0,19 | 0,16 | 200 mm | 76 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10004128 | Varmforsinket | 9 m | 0,20 | 0,12 | 0,08 | 0,06 | 200 mm | 60 mm |
| 10016468 | Varmforsinket | 9 m | 0,33 | 0,23 | 0,19 | 0,16 | 240 mm | 76 mm |
| 10023177 | Varmforsinket | 9 m | 0,33 | 0,23 | 0,19 | 0,16 | 200 mm | 76 mm |
| 10023185 | Varmforsinket | 9 m | 0,47 | 0,35 | 0,30 | 0,26 | 240 mm | 89 mm |
| 10004174 | Varmforsinket | 9 m | 0,51 | 0,38 | 0,31 | 0,26 | 240 mm | 60 mm |
| 10004193 | Varmforsinket | 9 m | 0,65 | 0,50 | 0,43 | 0,37 | 240 mm | 76 mm |
| 10004184 | Varmforsinket | 9 m | 0,65 | 0,50 | 0,43 | 0,37 | 240 mm | 76 mm |
| 10004206 | Varmforsinket | 9 m | 0,80 | 0,63 | 0,55 | 0,47 | 240 mm | 89 mm |
