Konisk mast 4,0 m Euroskjøt - Varmforsinket
Artikkelnummer
10004107
Elnummer
3615557
- Lyspunkthøyde 4 m
- C/C bolter 160 mm
- Mastetoppdiameter 60 mm
- Type Konisk
- Fundament Fotplate
- Overflatebehandling Varmforsinket
- Vekt 34 kg
- Materialkvalitet S235
- CE godkjent Ja
- Borret for Euroskjøt Ja
- Ytelsesklasse Standard
- GTIN 7052250005697
- Tidligere artikkelnummer 3890104
Spesifikasjon
Finnes også som
Konisk mast 4,0 m Euroskjøt - CombiCoat®
Produktdetaljer

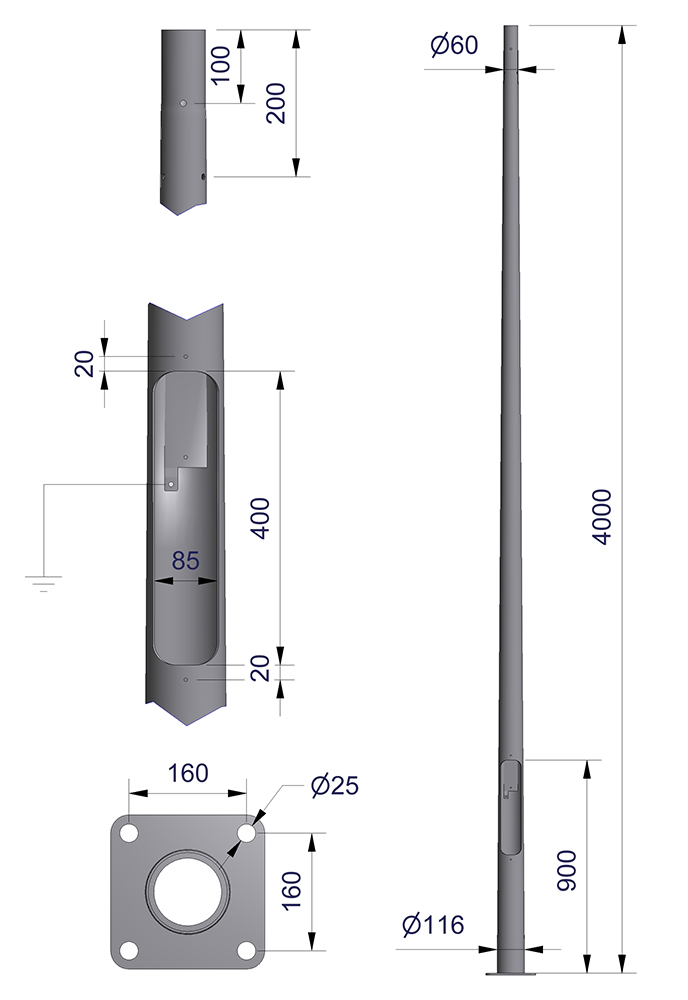

Mastene er produsert av koniske runde rør uten synlig sveisesøm. Avstand fra fotplate til lukeåpning = 500 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Art.nr. 10004107 Konisk mast 4,0m tilhørende koblingsluke:
Art.nr. 10002478 Koblingsluke for Ø108 med linsehodeskruer
Art.nr. 10004684 Gjengestift M10x12 (6 stk)
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses. Du finner verdier for referansevind for norske kommuner i denne oversikten.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10004107 | Varmforsinket | 4 m | 0,53 m² | 0,41 m² | 0,35 m² | 0,3 m² | 160 mm | 60 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10004118 | Varmforsinket | 4 m | 0,53 m² | 0,41 m² | 0,35 m² | 0,3 m² | 160 mm | 60 mm |
| 10004134 | Varmforsinket | 4 m | 0,92 m² | 0,74 m² | 0,64 m² | 0,56 m² | 160 mm | 76 mm |
| 10004145 | Varmforsinket | 4 m | 0,92 m² | 0,74 m² | 0,64 m² | 0,56 m² | 160 mm | 76 mm |
3D-modeller:
- Lysmast
- Lysmast med fundament
