Lysmast

Teleskopmast 8,1 – 10,0 m

Teleskopmaster gjør det mulig å holde en nøyaktig lyspunkthøyde selv om fundamentnivået i forhold til veibanen varierer. Lyspunkthøyden justeres enkelt ved å forskyve topprøret på mastene. Røret kan reguleres trinnløst over flere meters høyde og låses sikkert med 6 stk. gjengestifter. Disse finnes innvendig i mast bak koblingsluke og leveres i syrefast (A4) kvalitet.

Mastekonstruksjonen til teleskopmaster tillater kun toppmontert armatur, enkelt eller dobbelt toppstykke.

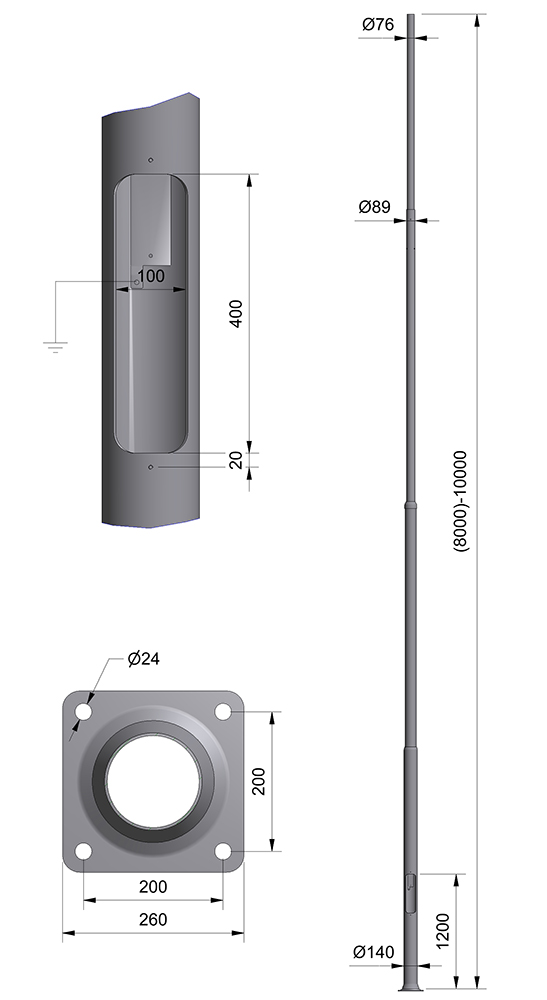

Mastene er bygget opp med avtrappede rørdimensjoner, avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3020610D Teleskopmast 8,1-10,0 m leveres tredelt, og består av følgende deler:

Art.nr. 3670408 Bunnseksjon 5 m
Art.nr. 3670719 Mellomseksjon 3 m
Art.nr. 3680602 Topprør 2,5 m
Art.nr. 3680600 Pakning for teleskopskjøt
Art.nr. 4416016 Gjengestift M16x16 (3 stk)
Art.nr. 4412012 Gjengestift M12x12 (6 stk)
Art.nr. 3100042 Koblingsluke for Ø140 med linsehodeskruer

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3020610D
Elnummer: 3640187
GTIN: 7052250001576
Resirkulert stål: 20-30%
CO₂ -ekv.*: 388,94 kg

CombiCoat®

Artikkelnummer: 3020610DC
Elnummer: 3640928
GTIN: 7052250004836
Resirkulert stål: 20-30%
CO₂ -ekv.*: 246,42 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 8,1 - 10,0 m
  • C/C bolter 200 mm
  • Mastetoppdiamenter 76 mm
  • Type Teleskop
  • Fundament Fotplate
  • Vref 24 m/s 0,31 m²
  • Vref 27 m/s 0,21 m²
  • Vref 29 m/s 0,16 m²
  • Vref 31 m/s 0,13 m²
  • Vekt 111 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Teleskoptopp Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
Se alle spesifikasjoner
