Lysmast

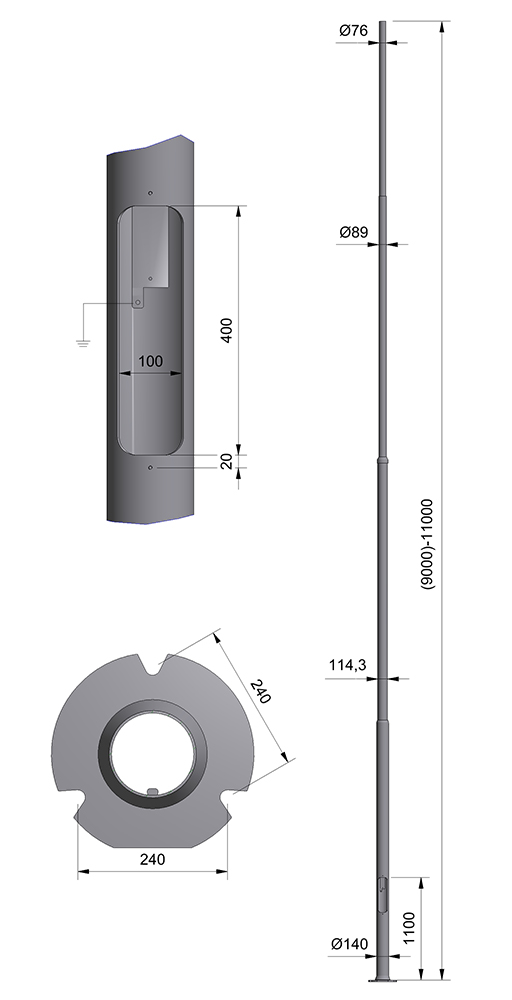

Ettergivende NE-mast teleskop 9,0 – 11,0 m RO 240

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

Teleskopmaster gjør det mulig å holde en nøyaktig lyspunkthøyde, selv om fundamentnivået i forhold til veibanen varierer. Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres tredelt. Høyden justeres enkelt ved å forskyve topprøret. Røret kan reguleres trinnløst over flere meters høyde, og låses sikkert og raskt med gjengestifter.Tilhørende gjengestifter finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet.

Mastekonstruksjonen til teleskopmaster tillater kun toppmontert armatur, enkelt eller dobbelt toppstykke.

Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 3026611D Teleskop NE-mast 9,0-11,0 m RO 240 leveres tredelt, og består av følgende deler:

Art.nr. 3676312 Bunnseksjon 6,0 m
Art.nr. 3670719 Mellomseksjon 3,0 m
Art.nr. 3680602 Toppseksjon 2,5 m
Art.nr. 3680600 Pakning for teleskopskjøt
Art.nr. 3100042 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 4412012 Gjengestift M12x12 (6 stk)
Art.nr. 4416016 Gjengestift M16x16 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3026611D
Elnummer: 3641017
GTIN: 7052250006298
Resirkulert stål: 20-30%
CO₂ -ekv.*: 469,54 kg

CombiCoat®

Artikkelnummer: 3026611DC
Elnummer: 3641033
GTIN: 7052250006458
Resirkulert stål: 20-30%
CO₂ -ekv.*: 297,48 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 9,0 - 11,0 m
  • C/C bolter RO240
  • Mastetoppdiamenter 76 mm
  • Type Teleskop
  • Fundament RO-ledd
  • Vref 24 m/s 0,2 m²
  • Vref 27 m/s 0,12 m²
  • Vref 29 m/s 0,08 m²
  • Vref 31 m/s 0,05 m²
  • Vekt 134 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Teleskoptopp Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Ja
Se alle spesifikasjoner
