Lysmast

Ettergivende NE-mast teleskop 13,0 – 15,0 m RO 270

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-C-S-SE-MD-0.

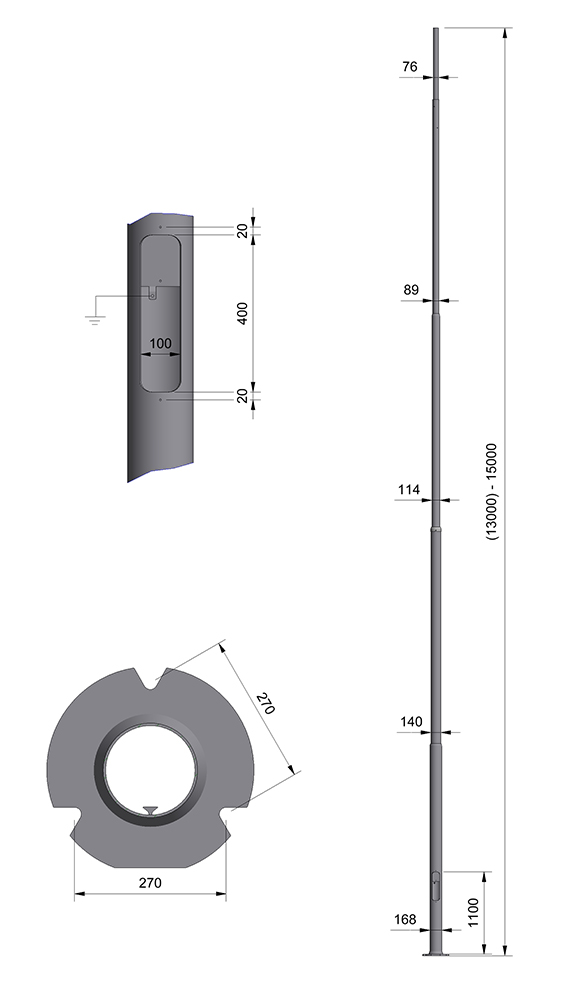

Teleskopmaster gjør det mulig å holde en nøyaktig lyspunkthøyde, selv om fundamentnivået i forhold til veibanen varierer. Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres tredelt. Høyden justeres enkelt ved å forskyve topprøret. Røret kan reguleres trinnløst over flere meters høyde, og låses sikkert og raskt med gjengestifter.Tilhørende gjengestifter finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet.

Mastekonstruksjonen til teleskopmaster tillater kun toppmontert armatur, enkelt eller dobbelt toppstykke.

Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 10002397 Teleskop NE-mast 13,0-15,0 m RO 270 leveres tredelt, og består av følgende deler:

Art.nr. 10003378 Bunnseksjon 6,0 m
Art.nr. 10003280 Mellomseksjon 6,0 m
Art.nr. 10003462 Toppseksjon 3,5 m
Art.nr. 10003459 Pakning for teleskopskjøt
Art.nr. 10002473 Koblingsluke for Ø168 med linsehodeskruer
Art.nr. 10004686 Gjengestift M12x12 (6 stk)
Art.nr. 10004690 Gjengestift M16x16 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10002397
Elnummer: 3641020
GTIN: 7052250006328
Resirkulert stål: 20-30%
CO₂ -ekv.*: 697,3 kg

CombiCoat®

Artikkelnummer: 10016386
Elnummer: 3641036
GTIN: 7052250006489
Resirkulert stål: 20-30%
CO₂ -ekv.*: 441,78 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 13,0 - 15,0 m
  • C/C bolter RO270
  • Mastetoppdiamenter 76 mm
  • Type Teleskop
  • Fundament RO-ledd
  • Vref 24 m/s 0,2 m²
  • Vref 27 m/s 0,11 m²
  • Vref 29 m/s 0,08 m²
  • Vref 31 m/s 0,05 m²
  • Vekt 199 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Teleskoptopp Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Nei
  • Tidligere artikkelnummer 3026615D, 3026615DC
