Lysmast

Ettergivende HE-mast teleskop 11,0 – 13,0 m

Ettergivende mast type HE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-HE-D-S-NS-BD-1.

Teleskopmaster gjør det mulig å holde en nøyaktig lyspunkthøyde selv om fundamentnivået i forhold til veibanen varierer. Lyspunkthøyden justeres enkelt ved å forskyve topprøret på mastene. Røret kan reguleres trinnløst over flere meters høyde og låses sikkert med 6 stk. gjengestifter. Disse finnes innvendig i mast bak koblingsluke og leveres i syrefast (A4) kvalitet.

Mastekonstruksjonen til teleskopmaster tillater kun toppmontert armatur, enkelt eller dobbelt toppstykke.

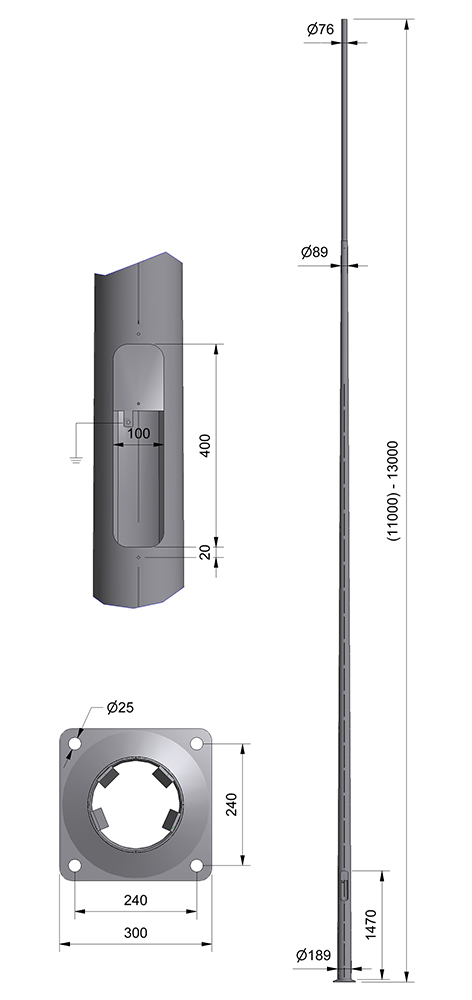

Mastene er produsert av koniske runde rør uten synlig sveisesøm. Avstand fra fotplate til lukeåpning = 1070 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Alle våre ettergivende master type HE må monteres på Ørsta HE-fundament art.nr. 3523240C/El.nr. 3615522 for å være godkjent montert.

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3893613
Elnummer: 3641072
GTIN: 7052250006847
Resirkulert stål: 15-30%

CombiCoat®

Artikkelnummer: 3893613C
Elnummer: 3641088
GTIN: 7052250007004
Resirkulert stål: 15-30%

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 11,0 - 13,0 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 76 mm
  • Type Teleskop
  • Fundament Fotplate
  • Vref 24 m/s 0,27 m²
  • Vref 27 m/s 0,2 m²
  • Vref 29 m/s 0,16 m²
  • Vref 31 m/s 0,13 m²
  • Vekt 158 kg
  • Materialkvalitet S235
  • CE godkjent Ja
  • Teleskoptopp Ja
  • Ytelsesklasse Ettergivende HE
  • Lagerført Ja
Se alle spesifikasjoner
