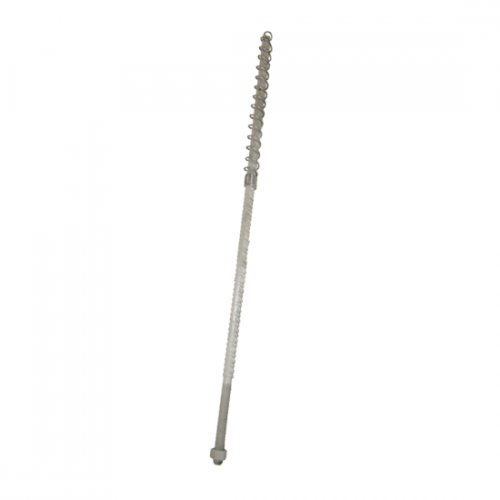

Ørstabolt M20

Ørstabolt forankres med en polyesterpatron og blir brukt både til arbeidssikring og permanent sikring. Bolten blir levert med valsede gjenger og gjengelengden er 150 mm.
Ørstabolten er spesielt utviklet for å kunne benytte samme rigg til boring av ladehull og boltehull. Passende borehulldiameter er ø43 til ø51 mm. Ørstabolten kan brukes til sikring helt frem på stuff uten fare for at forankringen løsner ved sprenging.
I korrosive miljø kan bolten leveres med CombiCoat® korrosjonsvern. Polyesterpatron, halvkule og skive må bestilles separat.

Last ned produktark
ørstabolt

Kvalitet og miljø

  • StålkvalitetB500NC
  • Kamstål100 % resirkulert stål

Finnes i flere varianter:

Lengde: 1500 mm

  • Vekt (100 stk): 414 kg
  • CO₂ -ekv.*: 2,13 kg / stk
  • Combicoat: 1220150C
  • Varmforsinket: 1220150

Lengde: 2000 mm

  • Vekt (100 stk): 543 kg
  • CO₂ -ekv.*: 2,79 kg / stk
  • Combicoat: 1220200C
  • Varmforsinket: 1220200

Lengde: 2400 mm

  • Vekt (100 stk): 647 kg
  • CO₂ -ekv.*: 3,33 kg / stk
  • Combicoat: 1220240C
  • Varmforsinket: 1220240

Lengde: 3000 mm

  • Vekt (100 stk): 801 kg
  • CO₂ -ekv.*: 4,12 kg / stk
  • Combicoat: 1220300C
  • Varmforsinket: 1220300

Lengde: 4000 mm

  • Vekt (100 stk): 1060 kg
  • CO₂ -ekv.*: 5,45 kg / stk
  • Combicoat: 1220400C
  • Varmforsinket: 1220400

Lengde: 5000 mm

  • Vekt (100 stk): 1314 kg
  • CO₂ -ekv.*: 6,76 kg / stk
  • Combicoat: 1220500C
  • Varmforsinket: 1220500

Lengde: 6000 mm

  • Vekt (100 stk): 1576 kg
  • CO₂ -ekv.*: 8,10 kg / stk
  • Combicoat: 1220600C
  • Varmforsinket: 1220600

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Vis alle varianter (7)

Full teknisk spesifikasjon

  • Dimensjon M20x2,5 mm
  • Stålkvalitet B500NC
  • Overflatebehandling Varmforsinket/CombiCoat®
  • Borehull ø43-51
  • Bruddspenning 600 N/mm²
  • Flytlastspenning 500 N/mm²
  • Bruddlast endeforankring 147 kN
  • Flytlast endeforankret 123 kN
  • Forlengelse Agt 8%
  • Borhulldybde 150 mm mer enn boltelengde
