CT-bolt M33

CT-Bolt® M33 er spesielt utviklet for lang levetid og korrosive miljø som for eksempel undersjøiske tunneler. Plastrøret som omslutter bolten gir en total forsegling mot korrosjon.

Den forankres i første omgang med ekspansjonshylse og støpes senere inn i sementmørtel. Mørtelen pumpes inn gjennom hullet i halvkula og opp på innsiden av plastrøret og tilbake på utsiden til mørtelen kommer ut rundt skiven. Forankring med ekspansjonshylse gir en umiddelbar arbeidssikring og blir permanent når den er fullt innstøpt. Bolten leveres med valsede gjenger i begge ender.

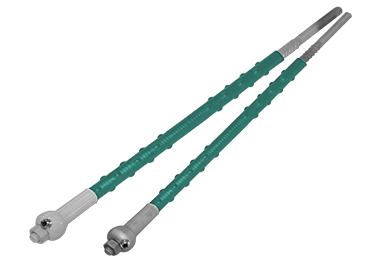

CT-Bolten leveres komplett og består av kamstålbolt, halvkule og plastrør.

CT bolt M33

Tekniske data

  • Stålkvalitet:B500NC
  • Gjengedimensjon:M33x2,5 mm

Finnes i flere varianter:

Lengde: 1500 mm

Vekt (100 stk): 1262 kg

  • Combicoat: 1433150C
  • Varmforsinket: 1433150

Lengde: 2000 mm

Vekt (100 stk): 1629 kg

  • Combicoat: 1433200C
  • Varmforsinket: 1433200

Lengde: 2400 mm

Vekt (100 stk): 1885 kg

  • Combicoat: 1433240C
  • Varmforsinket: 1433240

Lengde: 3000 mm

Vekt (100 stk): 2315 kg

  • Combicoat: 1433300C
  • Varmforsinket: 1433300

Lengde: 4000 mm

Vekt (100 stk): 3032 kg

  • Combicoat: 1433400C
  • Varmforsinket: 1433400

Lengde: 5000 mm

Vekt (100 stk): 3749 kg

  • Combicoat: 1433500C
  • Varmforsinket: 1433500

Lengde: 6000 mm

Vekt (100 stk): 4481 kg

  • Combicoat: 1433600C
  • Varmforsinket: 1433600

Lengde: 8000 mm

Vekt (100 stk): 5913 kg

  • Combicoat: 1433800C
  • Varmforsinket: 1433800

Lengde: 12000 mm

Vekt (100 stk): 9175 kg

  • Combicoat: 1433120C
  • Varmforsinket: 1433120

Full teknisk spesifikasjon

  • Dimensjon M33x2,5 mm
  • Stålkvalitet B500NC
  • Overflatebehandling Varmforsinket/CombiCoat®
  • Borehull ø45-52 mm
  • Material B500NC
  • Bruddspenning 600 N/mm²
  • Flytlastspenning 500 N/mm²
  • Bruddlast endeforankring 416 kN
  • Bruddlast innstøpt 482 kN
  • Flytlast endeforankret 347 kN
  • Flytlast innstøpt 416 kN
  • Forlengelse Agt 8%
  • Borhulldybde 200 mm mer enn boltelengde
