Lysmast

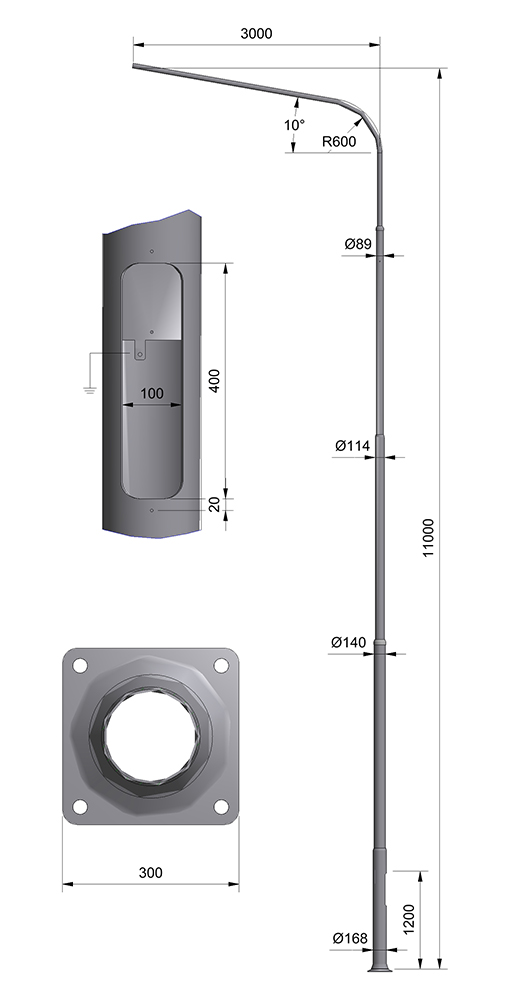

Utliggermast 11,0 m 1X3000

Utliggermaster gir en bedre lysfordeling ved flere kjørebaner eller der masten må plasseres i stor avstand fra veiskulderen. Innfesting av utliggeren har god omskjøt, trinnløs retningsjustering og låses med 3 stk. gjengestifter. Disse finnes innvendig i mast bak koblingsluke og leveres i syrefast (A4) kvalitet.

Mastene er bygget opp med avtrappede rørdimensjoner, avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10023327 Utliggermast 11,0 m leveres tredelt, og består av følgende deler:

Art.nr. 10003231 Bunnseksjon 4 m
Art.nr. 10003267 Mellomseksjon 5 m
Art.nr. 10023434 Utliggerarm 3 m
Art.nr. 10004687 Gjengestift M12x16 (3 stk)
Art.nr. 10004690 Gjengestift M16x16 (3 stk)
Art.nr. 10002473 Koblingsluke for Ø168 med linsehodeskruer

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10023326

CombiCoat®

Artikkelnummer: 10023327

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 11 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 60 mm
  • Type Utgått
  • Fundament Fotplate
  • Vref 24 m/s 0,08 m²
  • Vref 27 m/s 0,05 m²
  • Vref 29 m/s 0,02 m²
  • Vref 31 m/s 0,00 m²
  • Vekt 162 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Utliggerlengde 3000 mm
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3130211D, 3130211DC
Se alle spesifikasjoner
