Lysmast

Ettergivende NE-mast avtrappet 8,0 m RO 240 Euroskjøt

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

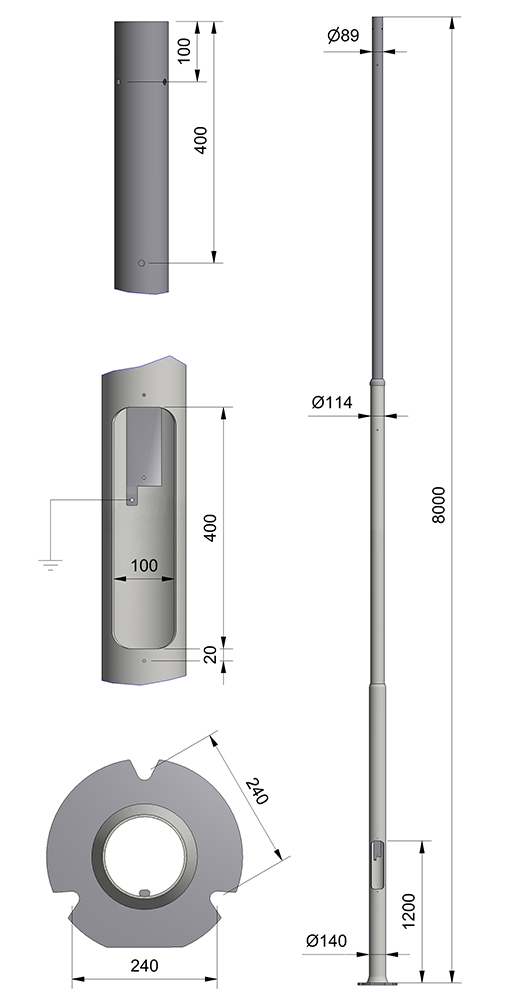

Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Master med topp Ø89 borret for Euroskjøt bør dimensjoneres spesielt etter valgt utligger. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 3116508D Avtrappet NE-mast 8,0 m RO 240 Euroskjøt leveres todelt, og består av følgende deler:

Art.nr. 3676408 Bunnseksjon 5,0 m
Art.nr. 3670719 Toppseksjon 3,0 m
Art.nr. 3100042 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 4412012 Gjengestift M12x12 (6 stk)
Art.nr. 4416020 Gjengestift M16x16 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3116508D
Elnummer: 3641048
GTIN: 7052250006601
Resirkulert stål: 20-30%
CO₂ -ekv.*: 353,9 kg

CombiCoat®

Artikkelnummer: 3116508DC
Elnummer: 3641054
GTIN: 7052250006663
Resirkulert stål: 20-30%
CO₂ -ekv.*: 224,22 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 8 m
  • C/C bolter RO240
  • Mastetoppdiamenter 89 mm
  • Type Avtrappet
  • Fundament RO-ledd
  • Vref 24 m/s 0,64 m²
  • Vref 27 m/s 0,49 m²
  • Vref 29 m/s 0,41 m²
  • Vref 31 m/s 0,36 m²
  • Vekt 101 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Nei
Se alle spesifikasjoner
