Lysmast

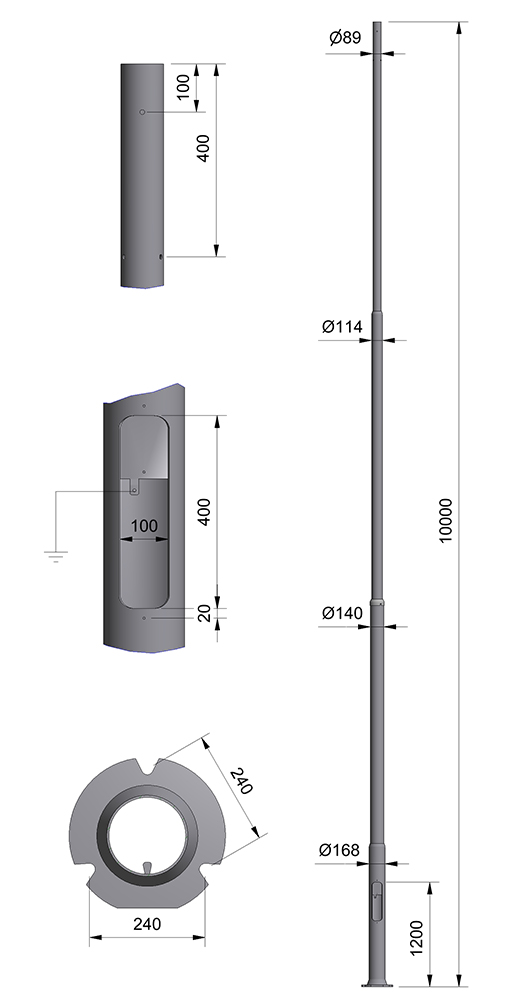

Ettergivende NE-mast avtrappet 10,0 m RO 240 Euroskjøt

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Master med topp Ø89 borret for Euroskjøt bør dimensjoneres spesielt etter valgt utligger. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Denne masten krever Roll-Off ledd RO240/PL 240 som bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 3116510D Avtrappet NE-mast 10,0 m RO 240 Euroskjøt leveres todelt, og består av følgende deler:

Art.nr. 3676410 Bunnseksjon 4,0 m
Art.nr. 3670720 Toppseksjon 6,0 m
Art.nr. 3100044 Koblingsluke for Ø168 med linsehodeskruer
Art.nr. 4412012 Gjengestift M12x12 (6 stk)
Art.nr. 4416020 Gjengestift M16x16 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3116510D
Elnummer: 3641049
GTIN: 7052250006618
Resirkulert stål: 20-30%
CO₂ -ekv.*: 487,1 kg

CombiCoat®

Artikkelnummer: 3116510DC
Elnummer: 3641055
GTIN: 7052250006670
Resirkulert stål: 20-30%
CO₂ -ekv.*: 308,58 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 10 m
  • C/C bolter RO240
  • Mastetoppdiamenter 89 mm
  • Type Avtrappet
  • Fundament RO-ledd
  • Vref 24 m/s 0,76 m²
  • Vref 27 m/s 0,58 m²
  • Vref 29 m/s 0,49 m²
  • Vref 31 m/s 0,43 m²
  • Vekt 139 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Nei
Se alle spesifikasjoner
