Lysmast

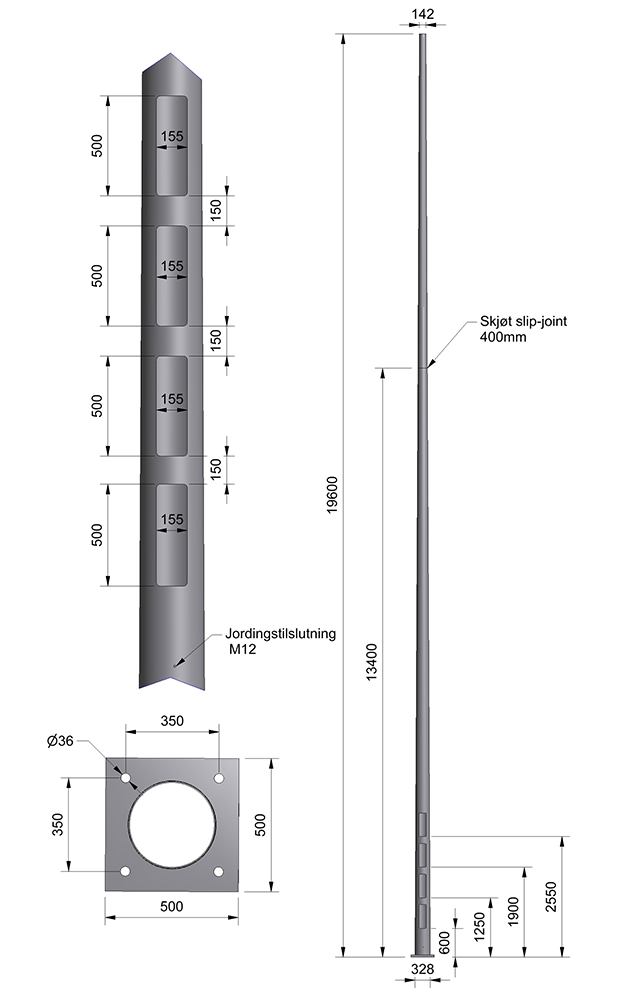

Konisk plassbelysningsmast 20,0 m med 4 luker

Mastene er bygget opp med koniske runde rør og leveres todelt.
Delene monteres sammen med Slip-Joint skjøt, se monteringsanvisning.

Mastene er utstyrt med 4 stk. koblingsluker slik at forkoblingsutstyr kan monteres innvendig i mast.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

TILTREKKINGSMOMENT MUTTERE:
Etter at den koniske plassbelysningsmasten er montert på det ferdige fundamentet skal mutterne trekkes til med et tiltrekkingsmoment på minimum 420 Nm.

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3040240
Resirkulert stål: 15-36%
CO₂ -ekv.*: 2227,1 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 20 m
  • C/C bolter 350 mm
  • Mastetoppdiamenter 142 mm
  • Type Konisk
  • Fundament Fotplate
  • Vref 24 m/s 1,31 m²
  • Vref 27 m/s 0,89 m²
  • Vref 29 m/s 0,67 m²
  • Vref 31 m/s 0,5 m²
  • Vekt 670 kg
  • Materialkvalitet S355
Se alle spesifikasjoner
