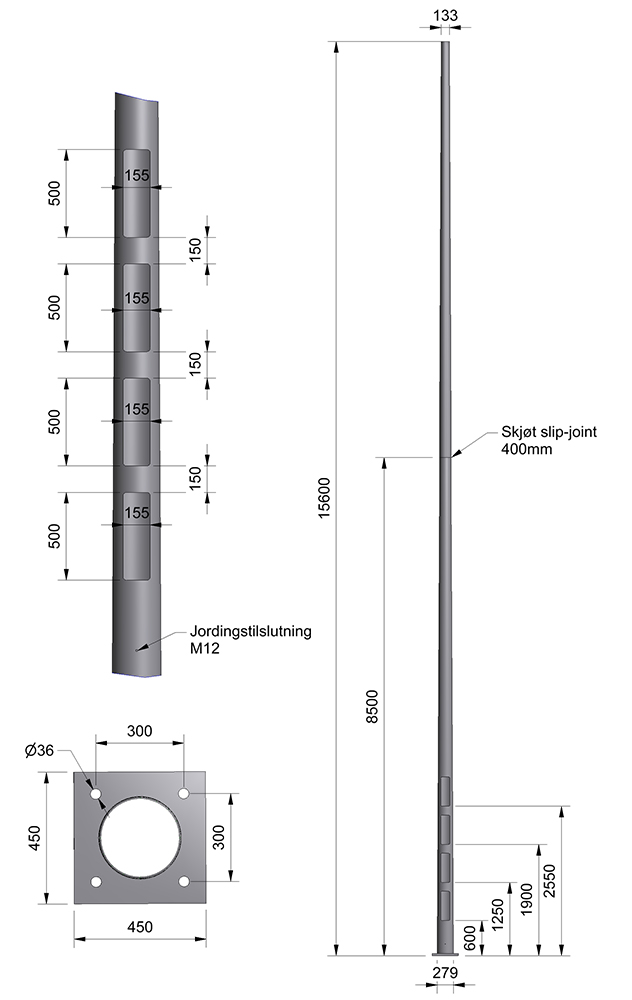

Konisk plassbelysningsmast 16,0 m med 4 luker
Mastene er bygget opp med koniske runde rør og leveres todelt.
Delene monteres sammen med Slip-Joint skjøt, se monteringsanvisning.
Mastene er utstyrt med 4 stk. koblingsluker slik at forkoblingsutstyr kan monteres innvendig i mast.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
TILTREKKINGSMOMENT MUTTERE:
Etter at den koniske plassbelysningsmasten er montert på det ferdige fundamentet skal mutterne trekkes til med et tiltrekkingsmoment på minimum 420 Nm.
Finnes som:
Varmforsinket
Artikkelnummer: 10002427
Resirkulert stål: 15-36%
CO₂ -ekv.*: 1455,91 kg
CombiCoat®
Artikkelnummer: 10002428
Resirkulert stål: 15-36%
CO₂ -ekv.*: 923,1 kg
Tekniske data
For alle varianter- Lyspunkthøyde 16 m
- C/C bolter 300 mm
- Mastetoppdiamenter 133 mm
- Type Konisk
- Fundament Fotplate
- Vref 24 m/s 1,29 m²
- Vref 27 m/s 0,94 m²
- Vref 29 m/s 0,76 m²
- Vref 31 m/s 0,6 m²
- Vekt 438 kg
- Materialkvalitet S355
- Tidligere artikkelnummer 3040246, 3040246C
