Lysmast

Ettergivende HE-mast konisk 12,0 m Euroskjøt

Ettergivende mast type HE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-HE-D-S-NS-BD-1.

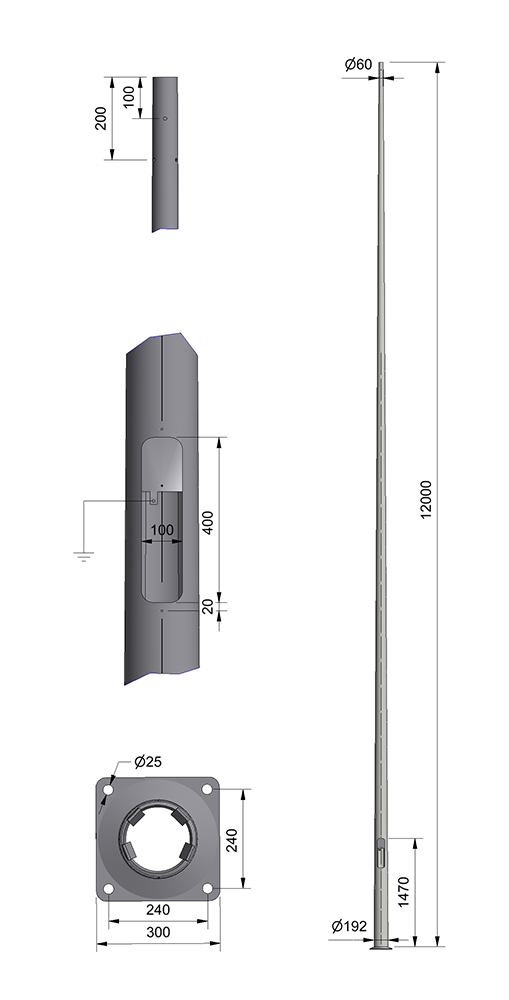

Mastene er produsert av koniske runde rør uten synlig sveisesøm med fotplate c/c 240 mm. Mastene er borret i topp for Euroskjøt. Avstand fra fotplate til lukeåpning = 1070 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Alle våre ettergivende master type HE må monteres på Ørsta HE-fundament art.nr. 10003002/El.nr. 3615522 for å være godkjent montert.

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10004173
Elnummer: 3641063
GTIN: 7052250006755
Resirkulert stål: 15-36%

CombiCoat®

Artikkelnummer: 10023197
Elnummer: 3641079
GTIN: 7052250006915
Resirkulert stål: 15-36%

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 12 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 60 mm
  • Type Konisk
  • Fundament Fotplate
  • Vref 24 m/s 0,37 m²
  • Vref 27 m/s 0,26 m²
  • Vref 29 m/s 0,21 m²
  • Vref 31 m/s 0,17 m²
  • Vekt 144 kg
  • Materialkvalitet S235
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende HE
  • Lagerført Nei
  • Tidligere artikkelnummer 3893112, 3893112C
Se alle spesifikasjoner
