Ettergivende HE-mast konisk 10,0 m Euroskjøt
Ettergivende mast type HE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-HE-D-S-NS-BD-1.

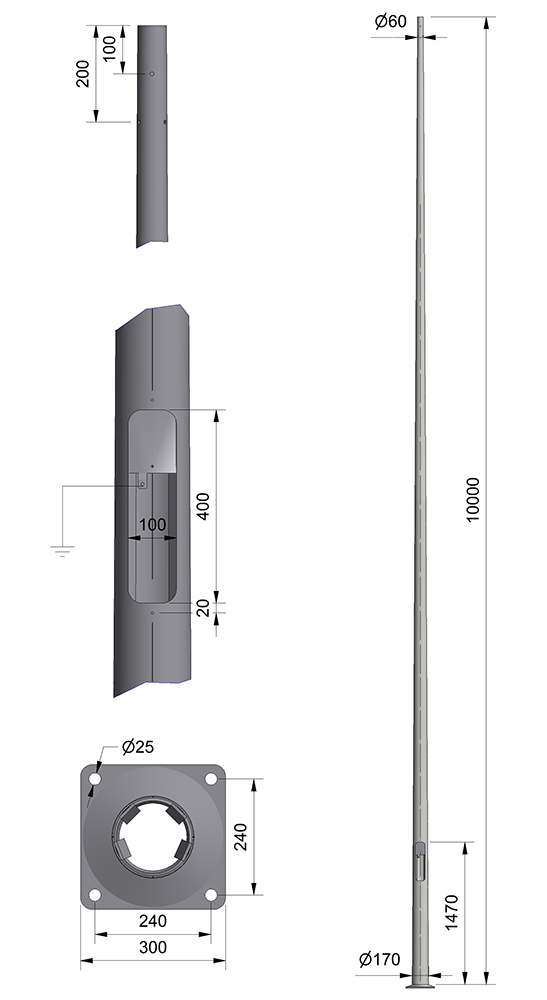

Mastene er produsert av koniske runde rør uten synlig sveisesøm med fotplate c/c 240 mm. Mastene er borret i topp for Euroskjøt. Avstand fra fotplate til lukeåpning = 1070 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Alle våre ettergivende master type HE må monteres på Ørsta HE-fundament art.nr. 10003002/El.nr. 3615522 for å være godkjent montert.
Last ned produktark ↓
Finnes som:
Varmforsinket
Artikkelnummer: 10004172
Elnummer: 3641062
GTIN: 7052250006748
Resirkulert stål: 15-36%
CombiCoat®
Artikkelnummer: 10023194
Elnummer: 3641078
GTIN: 7052250006908
Resirkulert stål: 15-36%
Tekniske data
For alle varianter- Lyspunkthøyde 10 m
- C/C bolter 240 mm
- Mastetoppdiamenter 60 mm
- Type Konisk
- Fundament Fotplate
- Vref 24 m/s 0,46 m²
- Vref 27 m/s 0,33 m²
- Vref 29 m/s 0,27 m²
- Vref 31 m/s 0,23 m²
- Vekt 119 kg
- Materialkvalitet S235
- CE godkjent Ja
- Borret for Euroskjøt Ja
- Ytelsesklasse Ettergivende HE
- Lagerført Nei
- Tidligere artikkelnummer 3893110, 3893110C
