Lysmast

Ettergivende HE-mast konisk 10,0 m Euroskjøt

Ettergivende mast type HE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-HE-D-S-NS-BD-1.

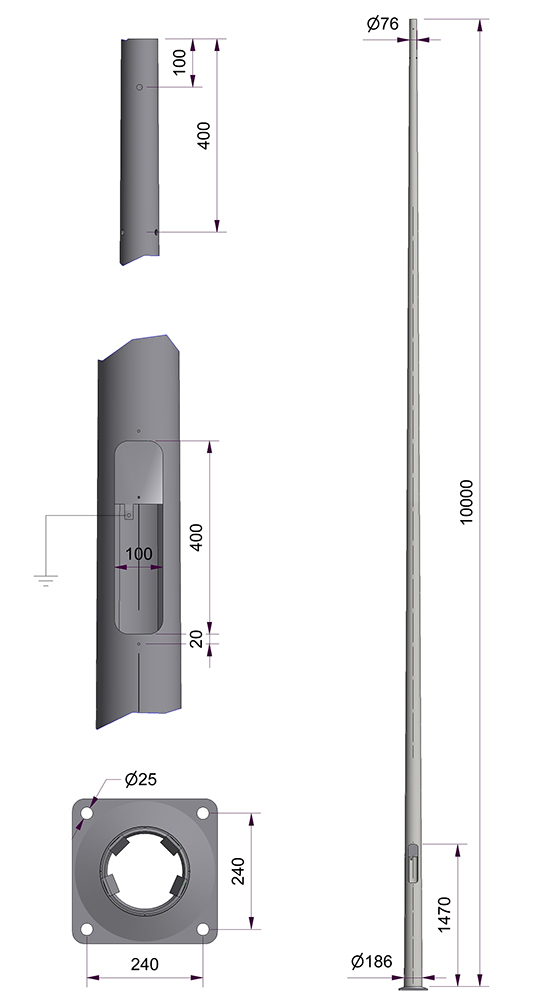

Mastene er produsert av koniske runde rør uten synlig sveisesøm med fotplate c/c 240 mm. Mastene er borret i topp for Euroskjøt. Avstand fra fotplate til lukeåpning = 1070 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Alle våre ettergivende master type HE må monteres på Ørsta HE-fundament art.nr. 3523240C/El.nr. 3615522 for å være godkjent montert.

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3893310
Elnummer: 3641065
GTIN: 7052250006779
Resirkulert stål: 15-36%

CombiCoat®

Artikkelnummer: 3893310C
Elnummer: 3641081
GTIN: 7052250006939
Resirkulert stål: 15-36%

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 10 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 76 mm
  • Type Konisk
  • Fundament Fotplate
  • Vref 24 m/s 0,59 m²
  • Vref 27 m/s 0,45 m²
  • Vref 29 m/s 0,38 m²
  • Vref 31 m/s 0,33 m²
  • Vekt 130 kg
  • Materialkvalitet S235
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende HE
  • Lagerført Nei
Se alle spesifikasjoner
