Lysmast

Avtrappet plassbelysningsmast 16,0 m

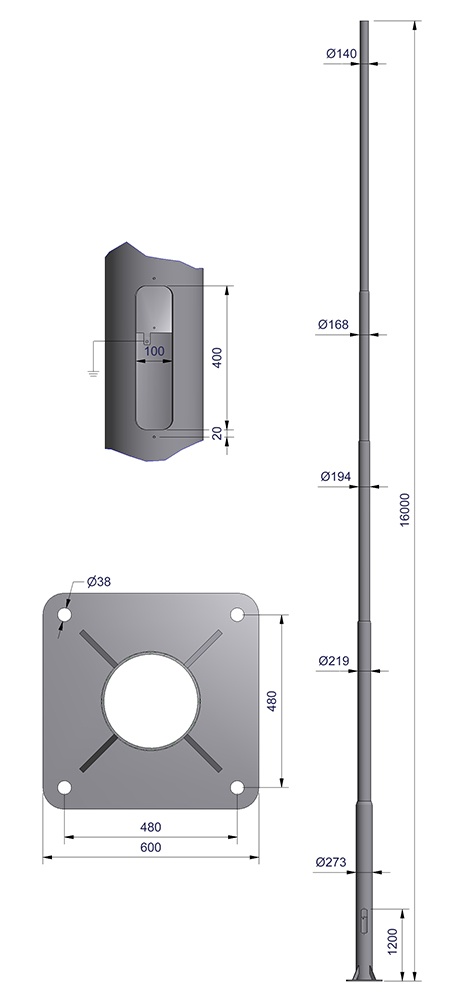

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

TILTREKKINGSMOMENT MUTTERE:
Etter at plassbelysningsmasten er montert på det ferdige fundamentet skal mutterne trekkes til med et tiltrekkingsmoment på minimum 420 Nm.

Art.nr. 3040976 Avtrappet plassbelysningsmast 16,0 m leveres todelt, og består av følgende deler:

Art.nr. 3670907 Bunnseksjon 9,0 m
Art.nr. 3670926 Toppseksjon 7,0 m
Art.nr. 3100048 Koblingsluke for Ø273/Ø324 med linsehodeskruer
Art.nr. 4416020 Gjengestift M16x20 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3040976
Elnummer: 3641107
GTIN: 7052250007196
Resirkulert stål: 20-30%
CO₂ -ekv.*: 1808 kg

CombiCoat®

Artikkelnummer: 3040976C
Elnummer: 3641125
GTIN: 7052250007370
Resirkulert stål: 20-30%
CO₂ -ekv.*: 1145,52 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 16 m
  • C/C bolter 480 mm
  • Mastetoppdiamenter 140 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 2,6 m²
  • Vref 27 m/s 2,07 m²
  • Vref 29 m/s 1,76 m²
  • Vref 31 m/s 1,5 m²
  • Vekt 516 kg
  • Materialkvalitet S355
Se alle spesifikasjoner
