Lysmast

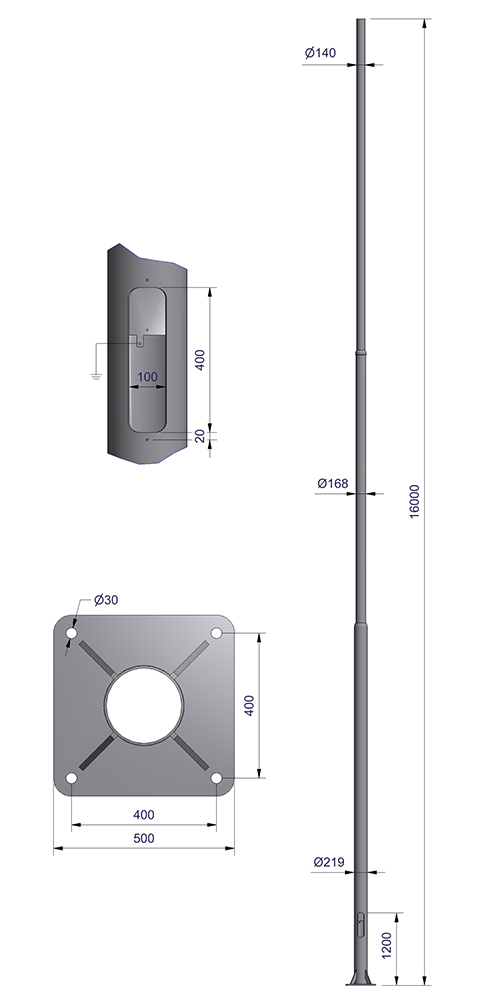

Avtrappet plassbelysningsmast 16,0 m

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3040958 Avtrappet plassbelysningsmast 16,0 m leveres todelt, og består av følgende deler:

Art.nr. 3670908 Bunnseksjon 10,5 m
Art.nr. 3670928 Toppseksjon 5,5 m
Art.nr. 3100045 Koblingsluke for Ø193/Ø219 med linsehodeskruer
Art.nr. 4416020 Gjengestift M16x20 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3040958
Elnummer: 3641105
GTIN: 7052250007172
Resirkulert stål: 20-30%
CO₂ -ekv.*: 1506,72 kg

CombiCoat®

Artikkelnummer: 3040958C
Elnummer: 3641123
GTIN: 7052250007356
Resirkulert stål: 20-30%
CO₂ -ekv.*: 954,6 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 16 m
  • C/C bolter 400 mm
  • Mastetoppdiamenter 140 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 1,34 m²
  • Vref 27 m/s 1,06 m²
  • Vref 29 m/s 0,87 m²
  • Vref 31 m/s 0,71 m²
  • Vekt 430 kg
  • Materialkvalitet S355
Se alle spesifikasjoner
