Lysmast

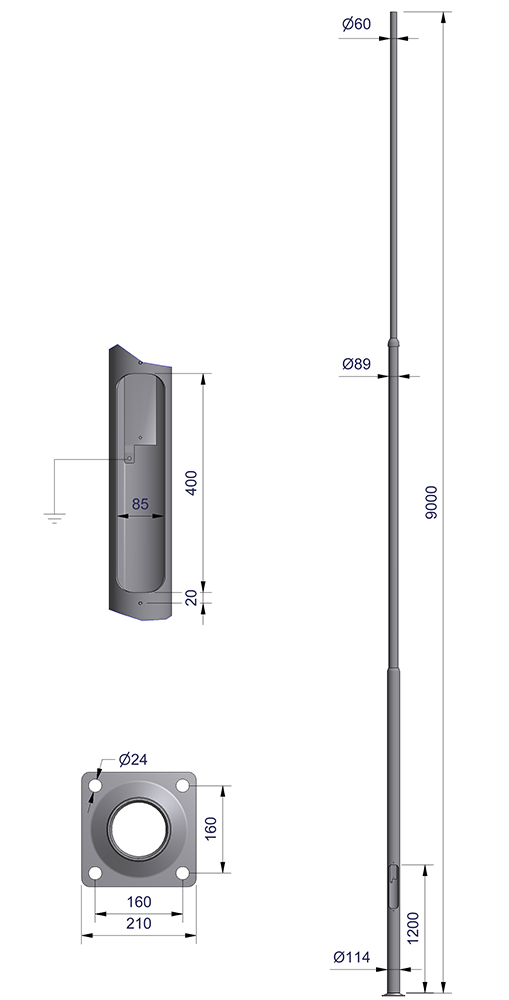

Avtrappet mast 9,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002271 Avtrappet mast 9,0 m leveres todelt, og består av følgende deler:
Art.nr. 10003450 Bunnseksjon 6,0 m
Art.nr. 10003255 Toppseksjon 3,0 m
Art.nr. 10002465 Koblingsluke for Ø114 med linsehodeskruer
Art.nr. 10004687 Gjengestift M12x16 (3 stk)

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002271
Elnummer: 3640109
GTIN: 7052250001262
Resirkulert stål: 20-30%
CO₂ -ekv.*: 273,12 kg

CombiCoat®

Artikkelnummer: 10002272
Elnummer: 3640119
GTIN: 7052250001330
Resirkulert stål: 20-30%
CO₂ -ekv.*: 173,16 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 9 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,17 m²
  • Vref 27 m/s 0,1 m²
  • Vref 29 m/s 0,06 m²
  • Vref 31 m/s 0,04 m²
  • Vekt 78 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3010309D, 3010309DC
Se alle spesifikasjoner
