Lysmast

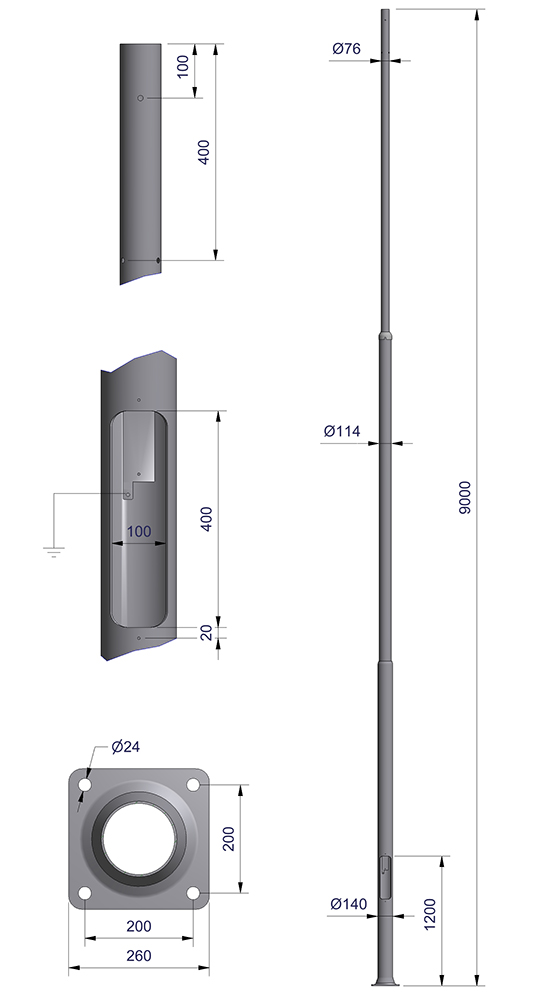

Avtrappet mast 9,0 m med fotplate Euroskjøt

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10023052 Avtrappet mast 9,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003225 Bunnseksjon 6,0 m
Art.nr. 10003274 Toppseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004691 Gjengestift M16x20 (3 stk)
Art.nr. 10004686 Gjengestift M12x12 (6 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10023052
Elnummer: 3640978
GTIN: 7052250005338
Resirkulert stål: 20-30%
CO₂ -ekv.*: 364,42 kg

CombiCoat®

Artikkelnummer: 10023053
Elnummer: 3640991
GTIN: 7052250005468
Resirkulert stål: 20-30%
CO₂ -ekv.*: 230,88 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 9 m
  • C/C bolter 200 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,47 m²
  • Vref 27 m/s 0,34 m²
  • Vref 29 m/s 0,28 m²
  • Vref 31 m/s 0,24 m²
  • Vekt 104 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3110309D, 3110309DC
Se alle spesifikasjoner
