Lysmast

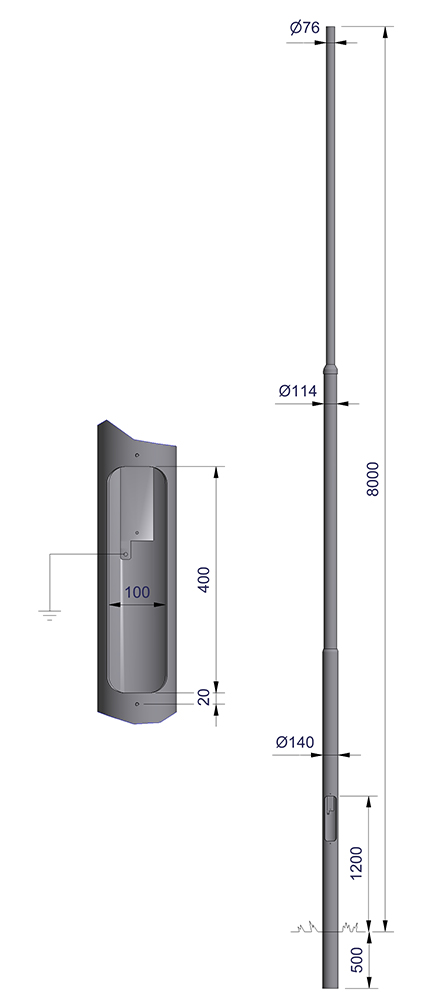

Avtrappet mast 8,0 m nedstikk

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra bakkenivå til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002364 Avtrappet mast 8,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003319 Bunnseksjon 5,0 m
Art.nr. 10003268 Toppseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004691 Gjengestift M16x20 (3 stk)

Skriv ut produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10002364
Elnummer: 3640916
GTIN: 7052250004713
Resirkulert stål: 20-30%
CO₂ -ekv.*: 325,87 kg

CombiCoat®

Artikkelnummer: 10022181
Elnummer: 3640919
GTIN: 7052250004744
Resirkulert stål: 20-30%
CO₂ -ekv.*: 206,46 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 8 m
  • Bunndiameter 140 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Nedstikk
  • Vref 24 m/s 0,65 m²
  • Vref 27 m/s 0,49 m²
  • Vref 29 m/s 0,42 m²
  • Vref 31 m/s 0,35 m²
  • Vekt 93 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3022408D, 3022408DC
Se alle spesifikasjoner
