Lysmast

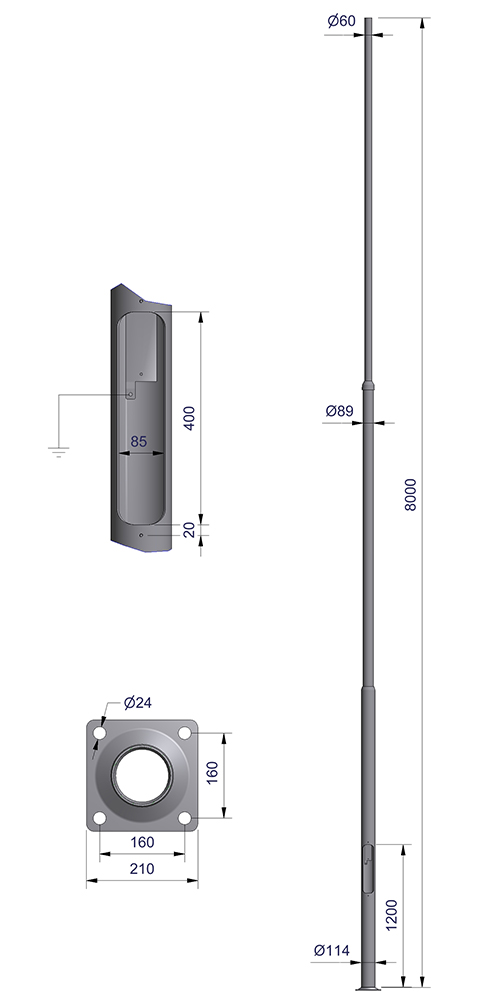

Avtrappet mast 8,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002269 Avtrappet mast 8,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003221 Bunnseksjon 5,0 m
Art.nr. 10003255 Toppseksjon 3,0 m
Art.nr. 10002465 Koblingsluke for Ø114 med linsehodeskruer
Art.nr. 10004687 Gjengestift M12x16 (3 stk)

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002269
Elnummer: 3640106
GTIN: 7052250001248
Resirkulert stål: 20-30%
CO₂ -ekv.*: 241,78 kg

CombiCoat®

Artikkelnummer: 10002270
Elnummer: 3640118
GTIN: 7052250001323
Resirkulert stål: 20-30%
CO₂ -ekv.*: 153,18 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 8 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,28 m²
  • Vref 27 m/s 0,19 m²
  • Vref 29 m/s 0,15 m²
  • Vref 31 m/s 0,11 m²
  • Vekt 69 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3010308D, 3010308DC
Se alle spesifikasjoner
