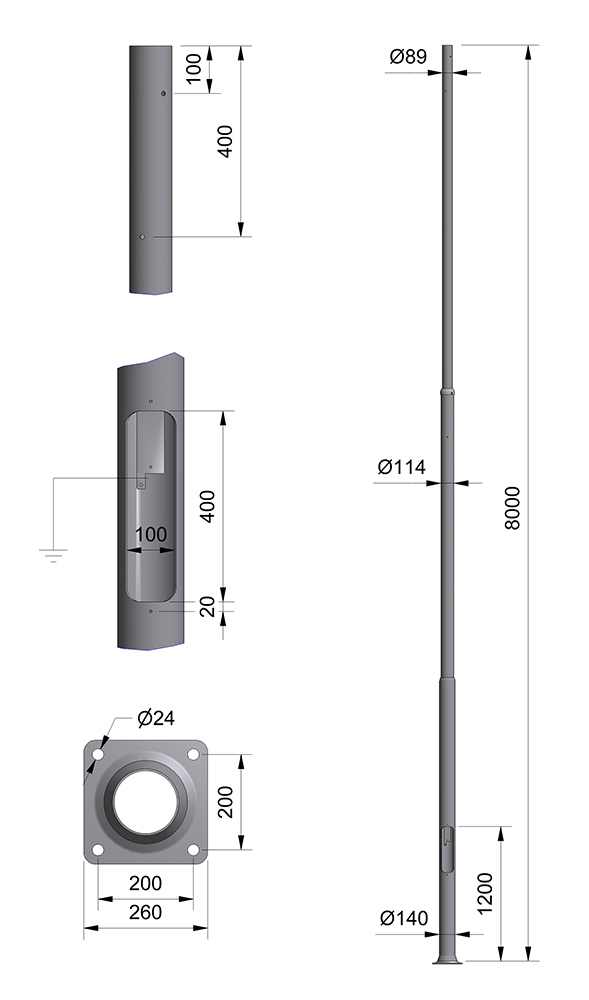

Avtrappet mast 8,0 m med fotplate, Euroskjøt
Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Master med topp Ø89 borret for Euroskjøt bør dimensjoneres spesielt etter valgt utligger. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Art.nr. 10002567 Avtrappet mast 8,0 m leveres todelt, og består av følgende deler:
Art.nr. 10003229 Bunnseksjon 5,0 m
Art.nr. 10003278 Mellomseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004690 Gjengestift M16x16 (3 stk)
Art.nr. 10004686 Gjengestift M12x12 (6 stk)
Finnes som:
Varmforsinket
CombiCoat®
Tekniske data
For alle varianter- Lyspunkthøyde 8 m
- C/C bolter 200 mm
- Mastetoppdiamenter 89 mm
- Type Avtrappet
- Fundament Fotplate
- Vref 24 m/s 0,64 m²
- Vref 27 m/s 0,49 m²
- Vref 29 m/s 0,41 m²
- Vref 31 m/s 0,36 m²
- Vekt 96 kg
- Materialkvalitet S355
- CE godkjent Ja
- Borret for Euroskjøt Ja
- Ytelsesklasse Standard
- Lagerført Nei
- Tidligere artikkelnummer 3110508D, 3110508DC
