Lysmast

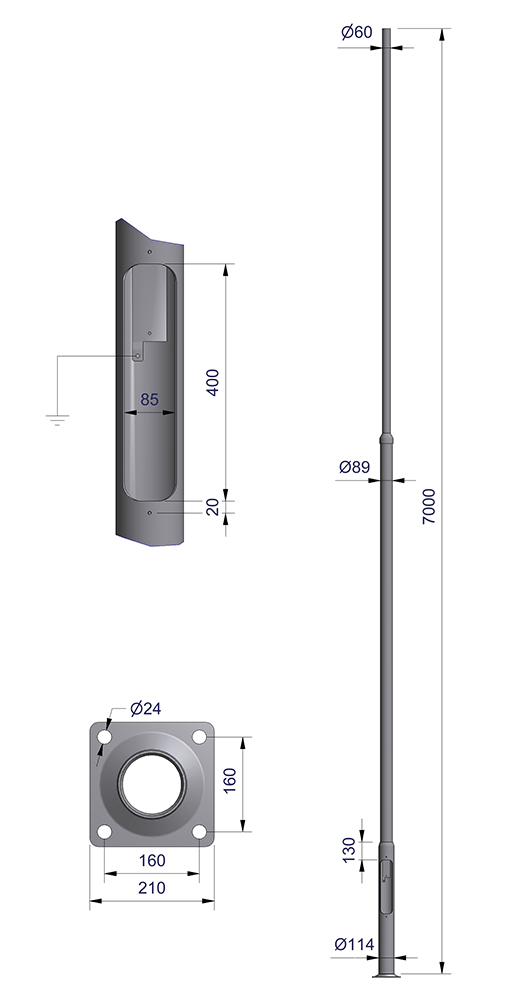

Avtrappet mast 7,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 470 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3010307D Avtrappet mast 7,0 m leveres todelt, og består av følgende deler:

Art.nr. 3670307 Bunnseksjon 4,0 m
Art.nr. 3670700 Toppseksjon 3,0 m
Art.nr. 3100040 Koblingsluke for Ø114 med linsehodeskruer
Art.nr. 4412016 Gjengestift M12x16 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3010307D
Elnummer: 3640103
GTIN: 7052250001224
Resirkulert stål: 20-30%
CO₂ -ekv.*: 199,73 kg

CombiCoat®

Artikkelnummer: 3010307DC
Elnummer: 3640117
GTIN: 7052250001316
Resirkulert stål: 20-30%
CO₂ -ekv.*: 126,54 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 7 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,27 m²
  • Vref 27 m/s 0,18 m²
  • Vref 29 m/s 0,14 m²
  • Vref 31 m/s 0,1 m²
  • Vekt 57 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
Se alle spesifikasjoner
