Lysmast

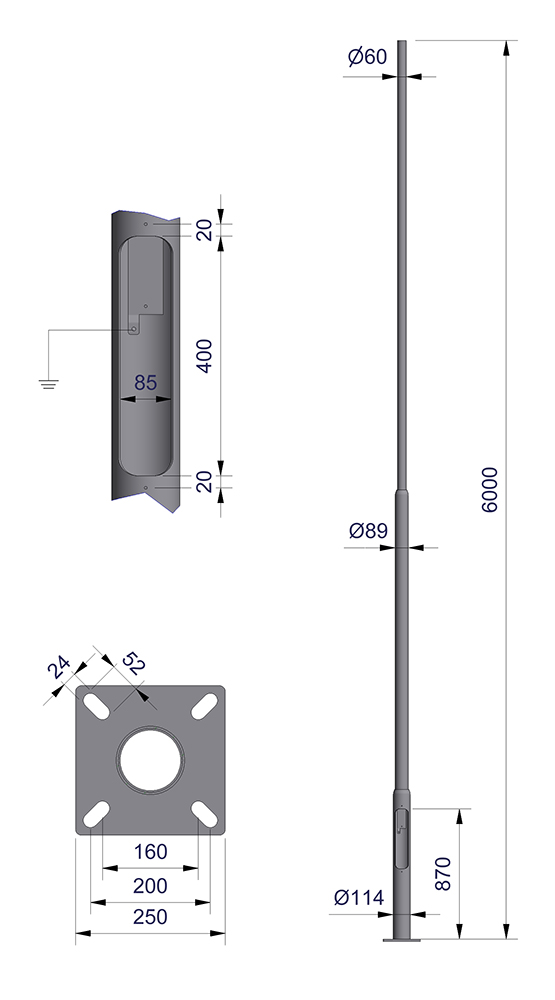

Avtrappet mast 6,0 m med universalfotplate

Mastene er bygget opp med avtrappede rørdimensjoner, fotplaten har hullbilde som gjør at mast kan brukes på fundament med c/c160 mm og c/c200 mm. Avstand fra fotplate til lukeåpning = 470 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002281 Avtrappet mast 6,0 m med universalfotplate Varmforsinket, tilhørende koblingsluke:

Art.nr. 10002465 Koblingsluke for Ø114 med linsehodeskruer .

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002281
Elnummer: 3640863
GTIN: 7052250004119
Resirkulert stål: 20-30%
CO₂ -ekv.*: 154,18 kg

CombiCoat®

Artikkelnummer: 10002282
Elnummer: 3640873
GTIN: 7052250004164
Resirkulert stål: 20-30%
CO₂ -ekv.*: 97,68 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 6 m
  • C/C bolter 160 og 200 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,42 m²
  • Vref 27 m/s 0,31 m²
  • Vref 29 m/s 0,25 m²
  • Vref 31 m/s 0,2 m²
  • Vekt 44 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3010460, 3010460C
Se alle spesifikasjoner

Dokumenter:

3D-modeller:
