Lysmast

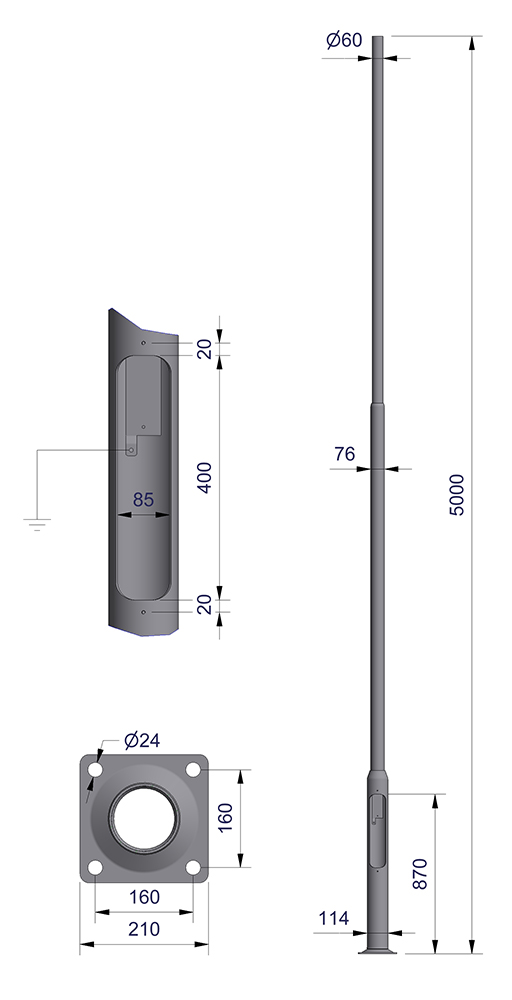

Avtrappet mast 5,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 470 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002261 Avtrappet mast 5,0m tilhørende koblingsluke:

Art.nr. 10002465 Koblingsluke for Ø114 med linsehodeskruer

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002261
Elnummer: 3640009
GTIN: 7052250000852
Resirkulert stål: 20-30%
CO₂ -ekv.*: 129,65 kg

CombiCoat®

Artikkelnummer: 10002262
Elnummer: 3640048
GTIN: 7052250001026
Resirkulert stål: 20-30%
CO₂ -ekv.*: 82,14 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 5 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,63 m²
  • Vref 27 m/s 0,48 m²
  • Vref 29 m/s 0,4 m²
  • Vref 31 m/s 0,34 m²
  • Vekt 37 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3010250, 3010250C
Se alle spesifikasjoner
