Lysmast

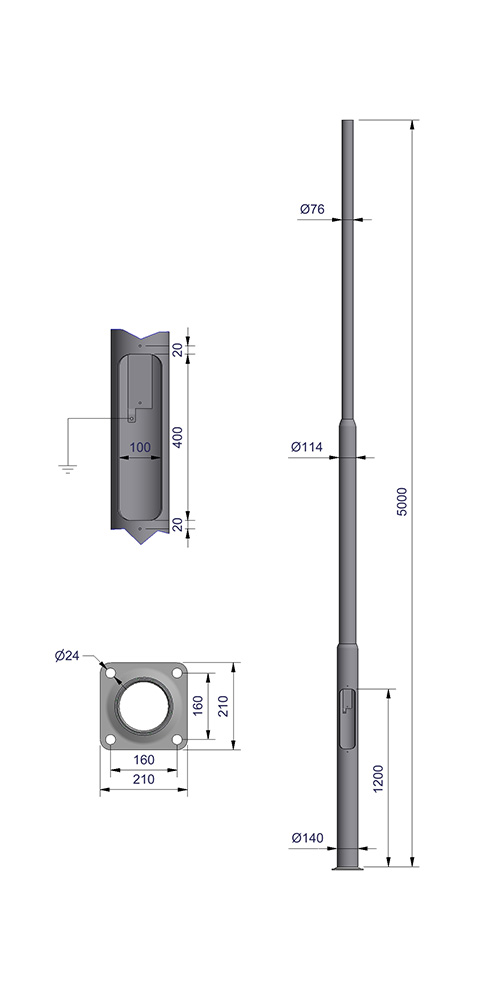

Avtrappet mast 5,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10003138 Avtrappet mast 5,0m tilhørende koblingsluke:

Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10003138
Elnummer: 3631601
GTIN: 7052250000661
Resirkulert stål: 20-30%
CO₂ -ekv.*: 182,21 kg

CombiCoat®

Artikkelnummer: 10003145
Elnummer: 3631611
GTIN: 7052250000739
Resirkulert stål: 20-30%
CO₂ -ekv.*: 115,44 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 5 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 1,2 m²
  • Vref 27 m/s 0,94 m²
  • Vref 29 m/s 0,8 m²
  • Vref 31 m/s 0,7 m²
  • Vekt 52 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3631601, 3631611
Se alle spesifikasjoner
