Lysmast

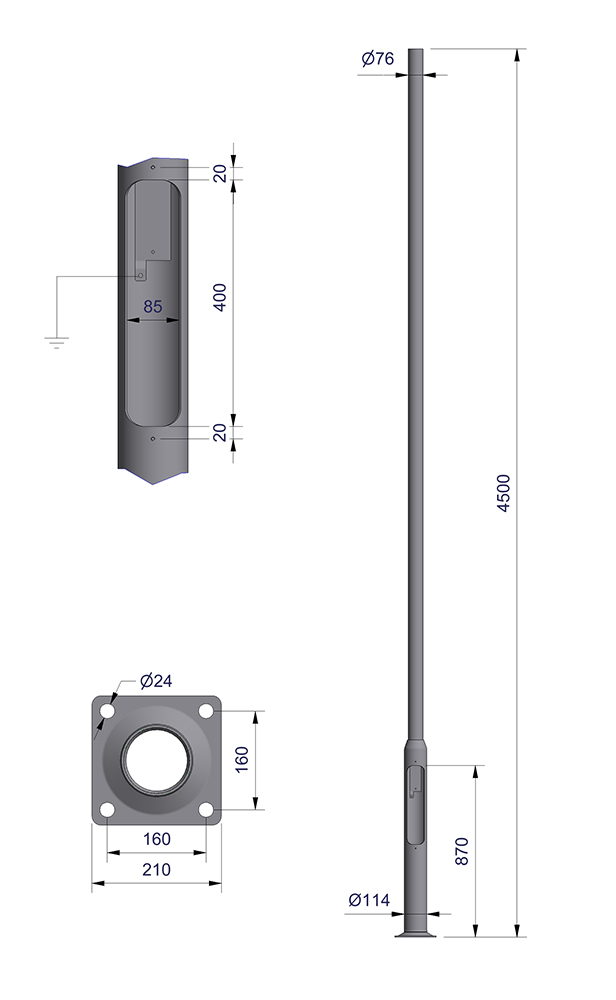

Avtrappet mast 4,5 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 470 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10022927 Avtrappet mast 4,5m tilhørende koblingsluke:

Art.nr. 10002465 Koblingsluke for Ø114 med linsehodeskruer

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10022926
Resirkulert stål: 20-30%
CO₂ -ekv.*: 112,64 kg

CombiCoat®

Artikkelnummer: 10002328
Resirkulert stål: 20-30%
CO₂ -ekv.*: 77,7 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 4,5 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,76 m²
  • Vref 27 m/s 0,58 m²
  • Vref 29 m/s 0,49 m²
  • Vref 31 m/s 0,42 m²
  • Vekt 35 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3020245, 3020245C
Se alle spesifikasjoner
