Lysmast

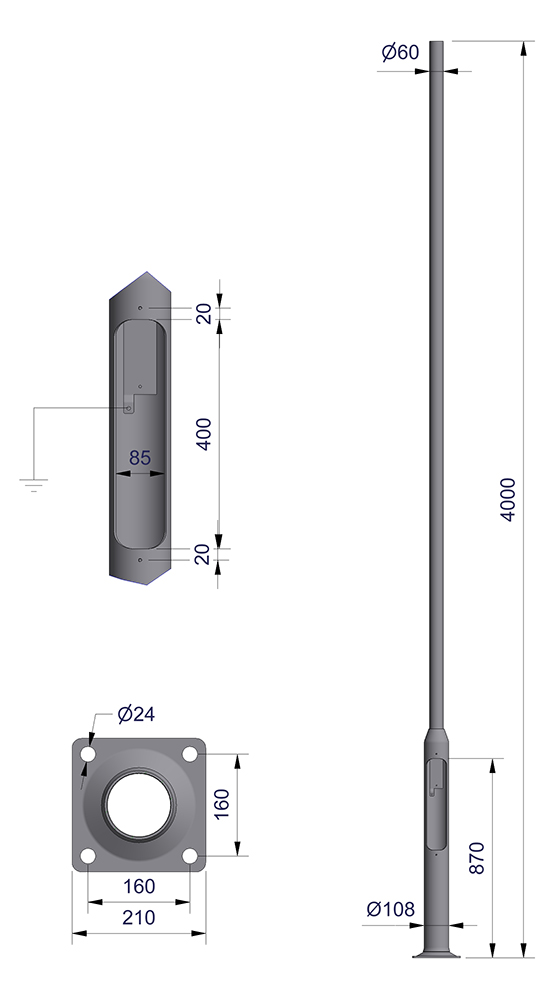

Avtrappet mast 4,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 470 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3010240 Avtrappet mast 4,0m tilhørende koblingsluke:

Art.nr. 3100049 Koblingsluke for Ø108 med linsehodeskruer

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3010240
Elnummer: 3640006
GTIN: 7052250000838
Resirkulert stål: 20-30%
CO₂ -ekv.*: 105,12 kg

CombiCoat®

Artikkelnummer: 3010240C
Elnummer: 3640047
GTIN: 7052250001019
Resirkulert stål: 20-30%
CO₂ -ekv.*: 66,6 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 4 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,7 m²
  • Vref 27 m/s 0,55 m²
  • Vref 29 m/s 0,47 m²
  • Vref 31 m/s 0,41 m²
  • Vekt 30 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
Se alle spesifikasjoner

Dokumenter:

3D-modeller:
