Lysmast

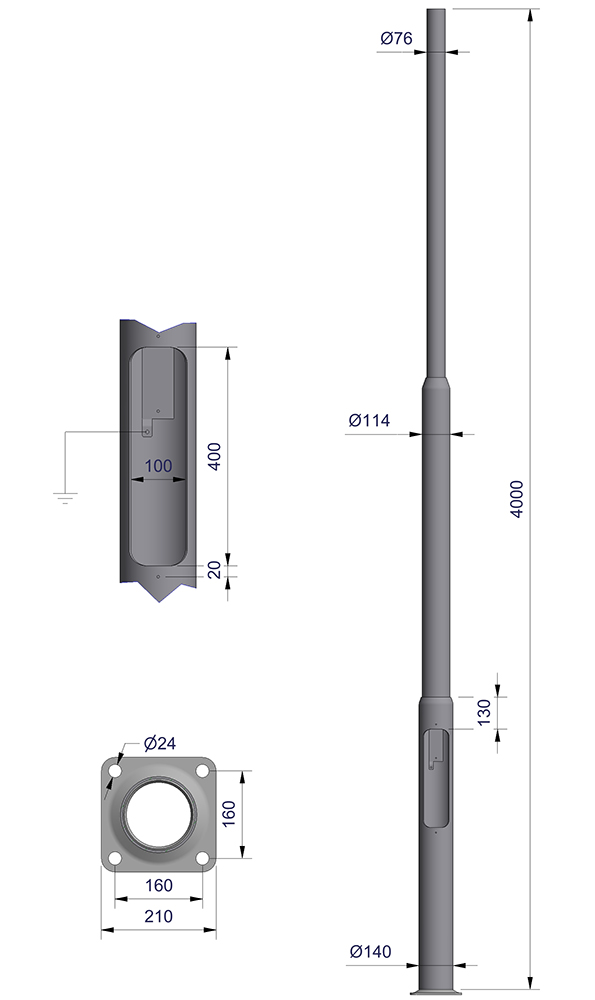

Avtrappet mast 4,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 470 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10003137 Avtrappet mast 4,0m tilhørende koblingsluke:

Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10003137
Elnummer: 3631600
GTIN: 7052250000654
Resirkulert stål: 20-30%
CO₂ -ekv.*: 157,68 kg

CombiCoat®

Artikkelnummer: 10003144
Elnummer: 3631610
GTIN: 7052250000722
Resirkulert stål: 20-30%
CO₂ -ekv.*: 99,9 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 4 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 1,77 m²
  • Vref 27 m/s 1,4 m²
  • Vref 29 m/s 1,22 m²
  • Vref 31 m/s 1,07 m²
  • Vekt 45 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3631600, 3631610
Se alle spesifikasjoner
