Lysmast

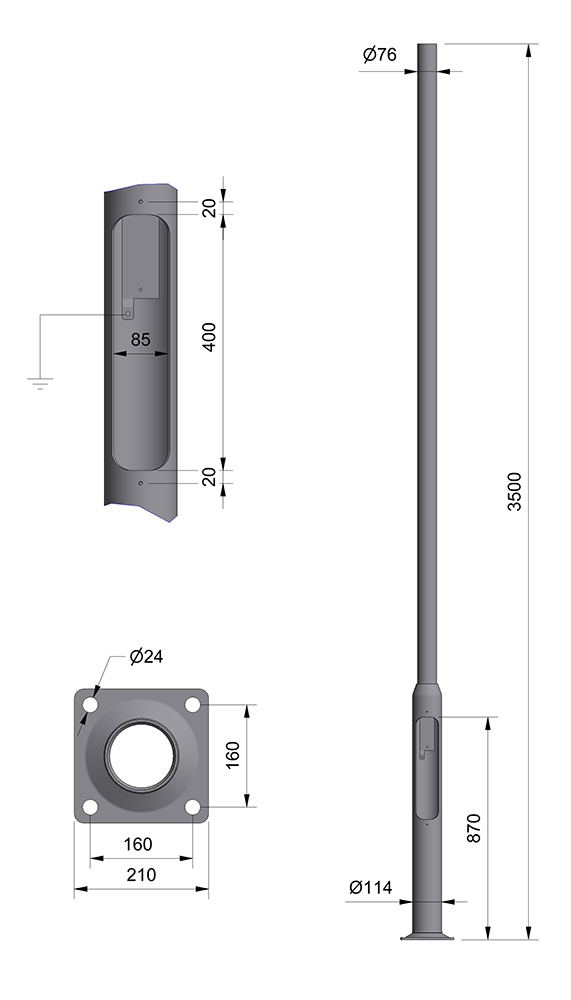

Avtrappet mast 3,5 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 470 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002324 Avtrappet mast 3,5m tilhørende koblingsluke:

Art.nr. 10002478 Koblingsluke for Ø108 med linsehodeskruer

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002324
Elnummer: 3640889
GTIN: 7052250004355
Resirkulert stål: 20-30%
CO₂ -ekv.*: 94,61 kg

CombiCoat®

Artikkelnummer: 10002325
Elnummer: 3640893
GTIN: 7052250004393
Resirkulert stål: 20-30%
CO₂ -ekv.*: 59,94 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 3,5 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 1,18 m²
  • Vref 27 m/s 0,93 m²
  • Vref 29 m/s 0,8 m²
  • Vref 31 m/s 0,69 m²
  • Vekt 27 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3020235, 3020235C
Se alle spesifikasjoner
