Lysmast

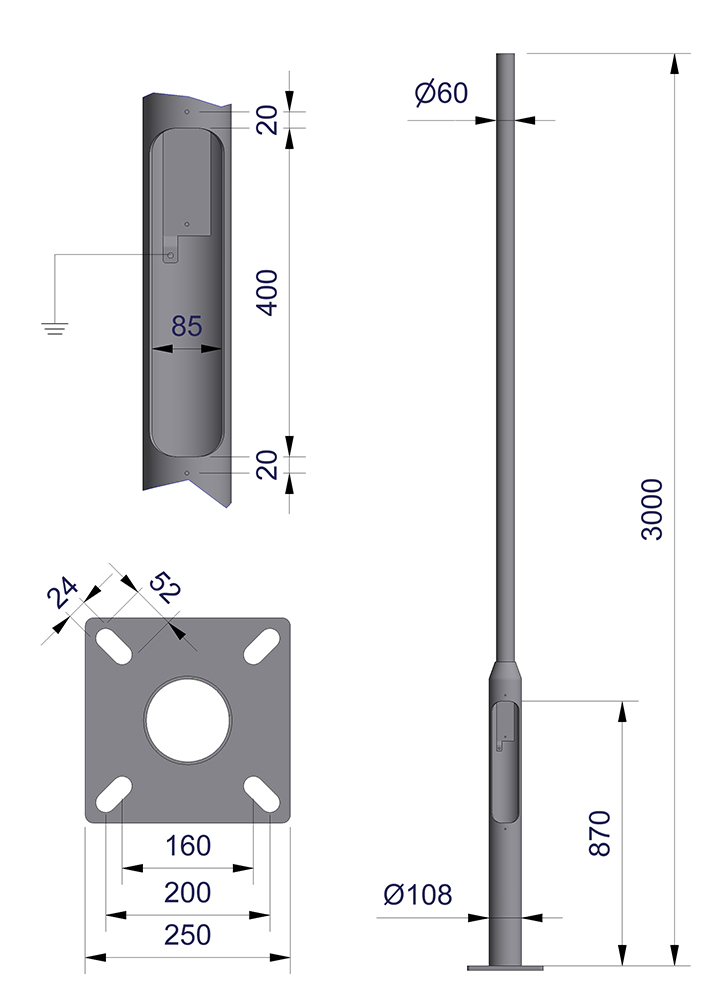

Avtrappet mast 3,0 m med universalfotplate

Mastene er bygget opp med avtrappede rørdimensjoner, fotplaten har hullbilde som gjør at mast kan brukes på fundament med c/c160 mm og c/c200 mm. Avstand fra fotplate til lukeåpning = 470 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3010430 Avtrappet mast 3,0 m med universalfotplate Varmforsinket, tilhørende koblingsluke:

Art.nr. 3100049 Koblingsluke for Ø108 med linsehodeskruer

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3010430
Elnummer: 3640859
GTIN: 7052250004072
Resirkulert stål: 20-30%
CO₂ -ekv.*: 87,6 kg

CombiCoat®

Artikkelnummer: 3010430C
Elnummer: 3640869
GTIN: 7052250004126
Resirkulert stål: 20-30%
CO₂ -ekv.*: 55,5 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 3 m
  • C/C bolter 160200 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 1,09 m²
  • Vref 27 m/s 0,88 m²
  • Vref 29 m/s 0,77 m²
  • Vref 31 m/s 0,68 m²
  • Vekt 25 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
Se alle spesifikasjoner
