Lysmast

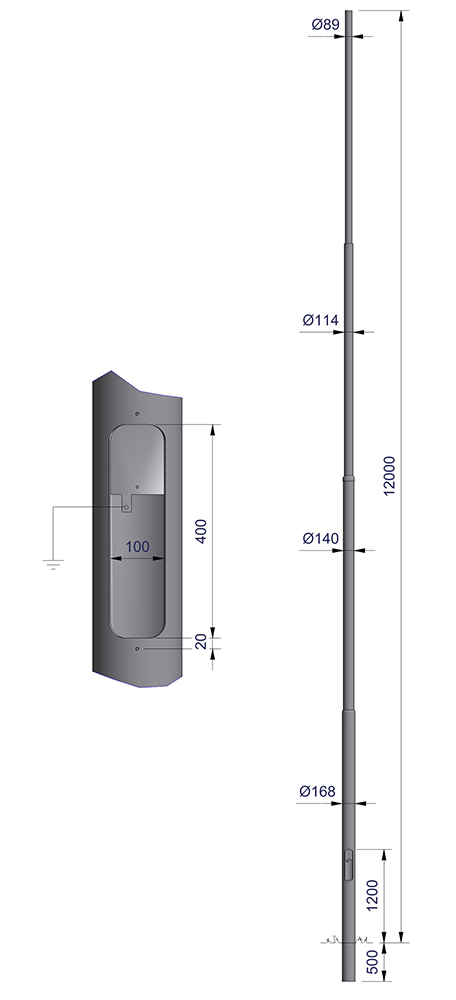

Avtrappet mast 12,0 m nedstikk

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10023036 Avtrappet mast 12,0 m leveres todelt, og består av følgende deler:

Art.nr. 10023445 Bunnseksjon 6,0 m
Art.nr. 10003259 Toppseksjon 6,0 m
Art.nr. 10002473 Koblingsluke for Ø168 med linsehodeskruer
Art.nr. 10004690 Gjengestift M16x16 (3 stk)

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10023036
Elnummer: 3640180
GTIN: 7052250001514
Resirkulert stål: 20-30%
CO₂ -ekv.*: 616,7 kg

CombiCoat®

Artikkelnummer: 10023037
Elnummer: 3640261
GTIN: 7052250001828
Resirkulert stål: 20-30%
CO₂ -ekv.*: 390,72 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 12 m
  • Bunndiameter 168 mm
  • Mastetoppdiamenter 89 mm
  • Type Avtrappet
  • Fundament Nedstikk
  • Vref 24 m/s 0,46 m²
  • Vref 27 m/s 0,33 m²
  • Vref 29 m/s 0,28 m²
  • Vref 31 m/s 0,23 m²
  • Vekt 176 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3032412D, 3032412DC
Se alle spesifikasjoner
