Lysmast

Avtrappet mast 10,0 m nedstikk

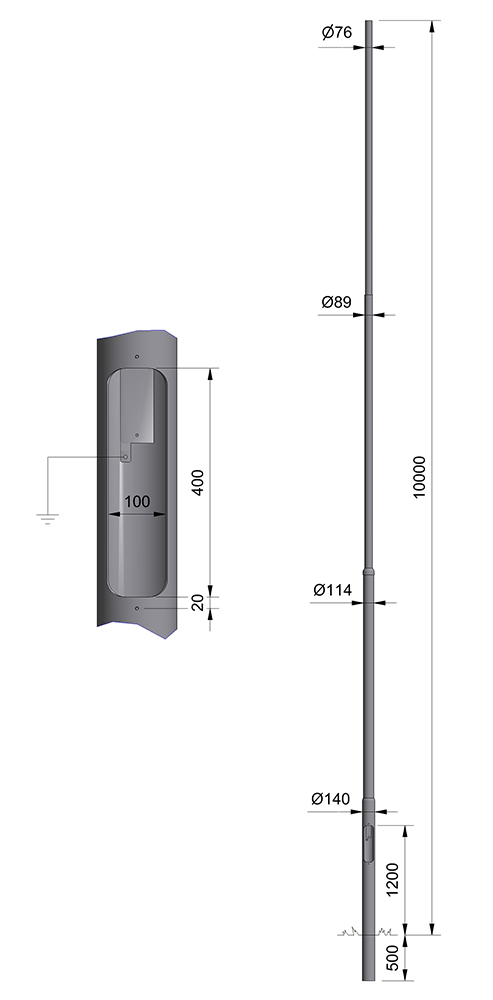

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra bakkenivå til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002362 Avtrappet mast 10,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003318 Bunnseksjon 4,0 m
Art.nr. 10003257 Toppseksjon 6,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004690 Gjengestift M16x16 (3 stk)

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10002362
Elnummer: 3640135
GTIN: 7052250001415
Resirkulert stål: 20-30%
CO₂ -ekv.*: 353,9 kg

CombiCoat®

Artikkelnummer: 10016384
Elnummer: 3640258
GTIN: 7052250001798
Resirkulert stål: 20-30%
CO₂ -ekv.*: 224,22 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 10 m
  • Bunndiameter 140 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Nedstikk
  • Vref 24 m/s 0,3 m²
  • Vref 27 m/s 0,2 m²
  • Vref 29 m/s 0,15 m²
  • Vref 31 m/s 0,12 m²
  • Vekt 101 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3022310D, 3022310DC
Se alle spesifikasjoner
