Avtrappet plassbelysningsmast 18,0 m med 2 luker - Varmforsinket
Artikkelnummer
10032019
Elnummer
3641395
- Lyspunkthøyde 18 m
- C/C bolter 400 mm
- Mastetoppdiameter 140 mm
- Type Avtrappet
- Fundament Fotplate
- Overflatebehandling Varmforsinket
- Vekt 531 kg
- Materialkvalitet S355
- GTIN 7052250010042
Spesifikasjon
Finnes også som
Avtrappet plassbelysningsmast 12,0 m med 2 luker - CombiCoat®
Produktdetaljer

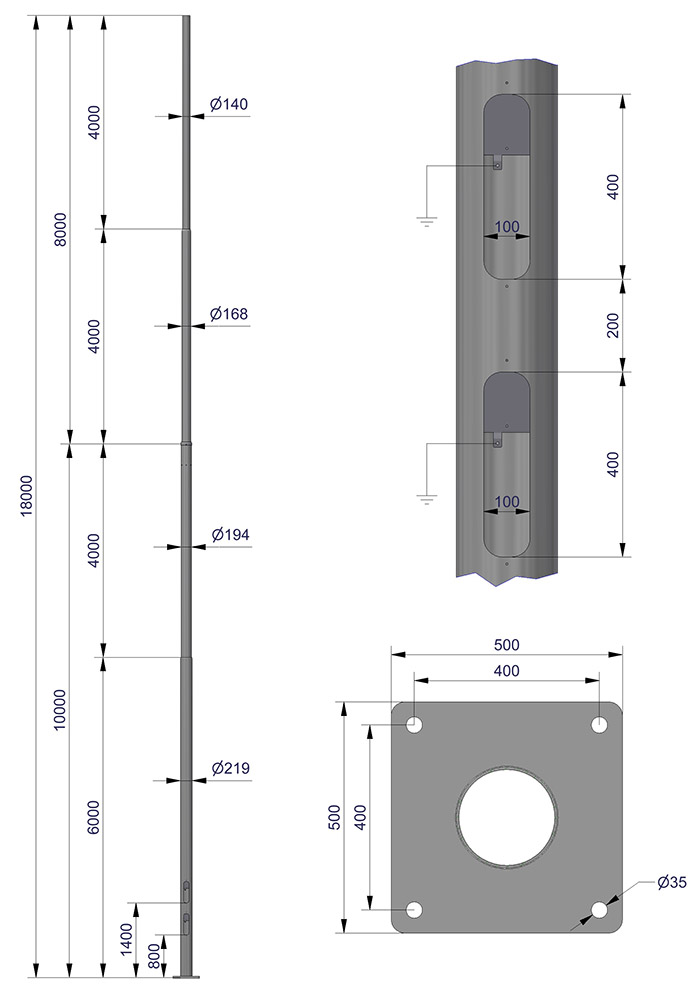

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 800mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10032019 | Varmforsinket | 18 m | 1,07 | 0,79 | 0,62 | 0,48 | 400 mm | 140 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10032018 | Varmforsinket | 18 m | 0,36 | 0,23 | 0,16 | 0,10 | 300 mm | 102 mm |
| 10002436 | Varmforsinket | 18 m | 2,14 m² | 1,64 m² | 1,37 m² | 1,15 m² | 480 mm | 102 mm |
| 10032020 | Varmforsinket | 18 m | 2,15 | 1,65 | 1,37 | 1,14 | 400 mm | 140 mm |
