Avtrappet plassbelysningsmast 16,0 m med 2 luker - CombiCoat®
Artikkelnummer
10032045
Elnummer
3641392
- Lyspunkthøyde 16 m
- C/C bolter 400 mm
- Mastetoppdiameter 140 mm
- Type Avtrappet
- Fundament Fotplate
- Overflatebehandling CombiCoat®
- Vekt 558 kg
- Materialkvalitet S355
- GTIN 7052250010011
Spesifikasjon
Finnes også som
Avtrappet plassbelysningsmast 16,0 m med 2 luker - Varmforsinket
Produktdetaljer

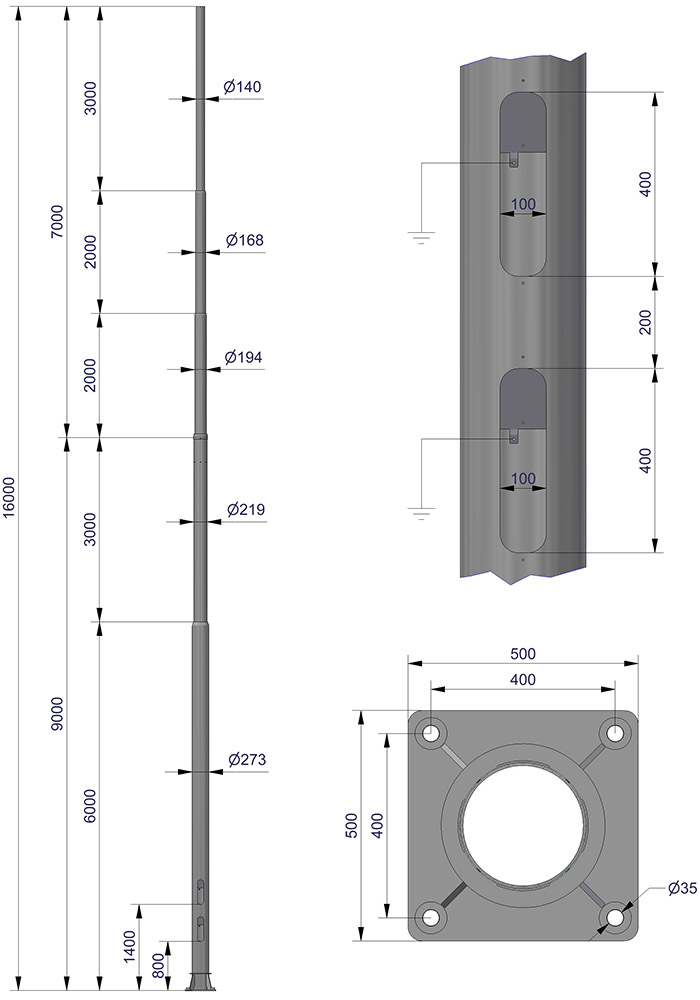

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 800mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
CombiCoat®-behandlet i en av våre standardfarger.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10032045 | CombiCoat® | 16 m | 2,71 | 2,12 | 1,79 | 1,51 | 400 mm | 140 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10032043 | CombiCoat® | 16 m | 0,67 | 0,51 | 0,42 | 0,33 | 300 mm | 102 mm |
| 10002439 | CombiCoat® | 16 m | 0,74 m² | 0,56 m² | 0,46 m² | 0,37 m² | 400 mm | 102 mm |
| 10032044 | CombiCoat® | 16 m | 1,24 | 0,99 | 0,86 | 0,73 | 400 mm | 102 mm |
| 10023165 | CombiCoat® | 16 m | 1,34 m² | 1,06 m² | 0,87 m² | 0,71 m² | 400 mm | 140 mm |
| 10002442 | CombiCoat® | 16 m | 1,38 m² | 1,06 m² | 0,87 m² | 0,71 m² | 480 mm | 140 mm |
| 10002444 | CombiCoat® | 16 m | 2,6 m² | 2,07 m² | 1,76 m² | 1,5 m² | 480 mm | 140 mm |
