Avtrappet plassbelysningsmast 10,0 m med 2 luker - Varmforsinket
Artikkelnummer
10032005
Elnummer
3641373
- Lyspunkthøyde 10 m
- C/C bolter 300 mm
- Mastetoppdiameter 102 mm
- Type Avtrappet
- Fundament Fotplate
- Overflatebehandling Varmforsinket
- Vekt 216 kg
- Materialkvalitet S355
- GTIN 7052250009824
Spesifikasjon
Finnes også som
Avtrappet plassbelysningsmast 10,0 m med 2 luker - CombiCoat®
Produktdetaljer

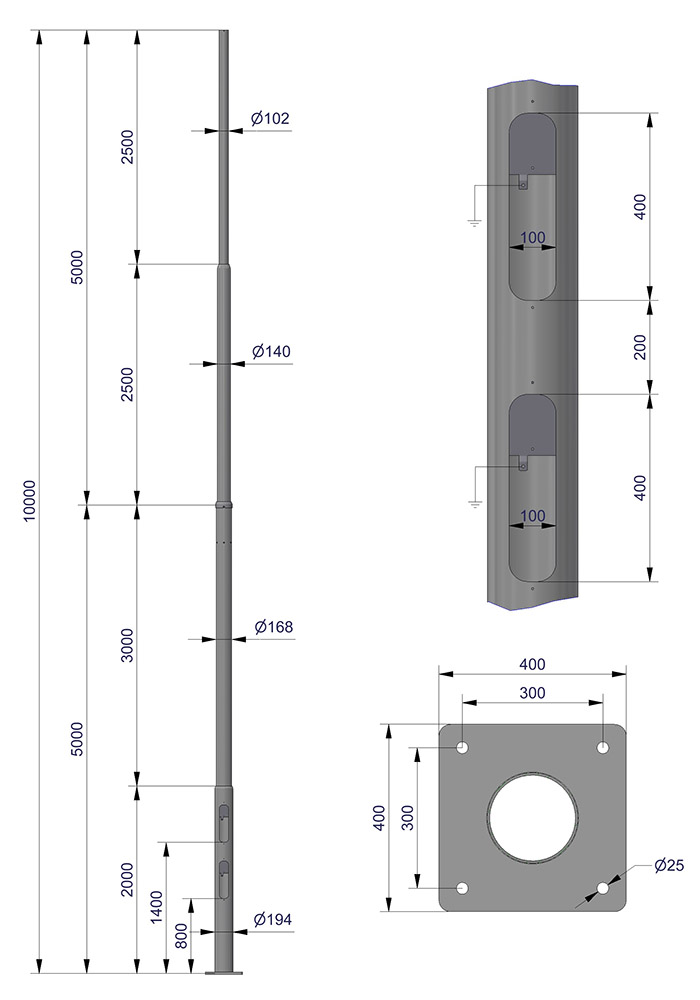

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 800mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
- Lagerført: Nei
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10032005 | Varmforsinket | 10 m | 1,98 | 1,59 | 1,39 | 1,23 | 300 mm | 102 mm |
| Lignende master som egner seg for andre vindforhold | ||||||||
| 10032004 | Varmforsinket | 10 m | 0,95 | 0,75 | 0,65 | 0,57 | 300 mm | 89 mm |
| 10002431 | Varmforsinket | 10 m | 2,05 m² | 1,65 m² | 1,44 m² | 1,27 m² | 325 mm | 102 mm |
