Avtrappet plassbelysningsmast 10,0 m - CombiCoat®
- Lyspunkthøyde 10 m
- C/C bolter 325 mm
- Mastetoppdiameter 102 mm
- Type Avtrappet
- Fundament Fotplate
- Overflatebehandling CombiCoat®
- Vekt 195 kg
- Materialkvalitet S355
- GTIN 7052250007301
- Tidligere artikkelnummer 3040910C
Spesifikasjon
Finnes også som
Avtrappet plassbelysningsmast 10,0 m - Varmforsinket
Produktdetaljer

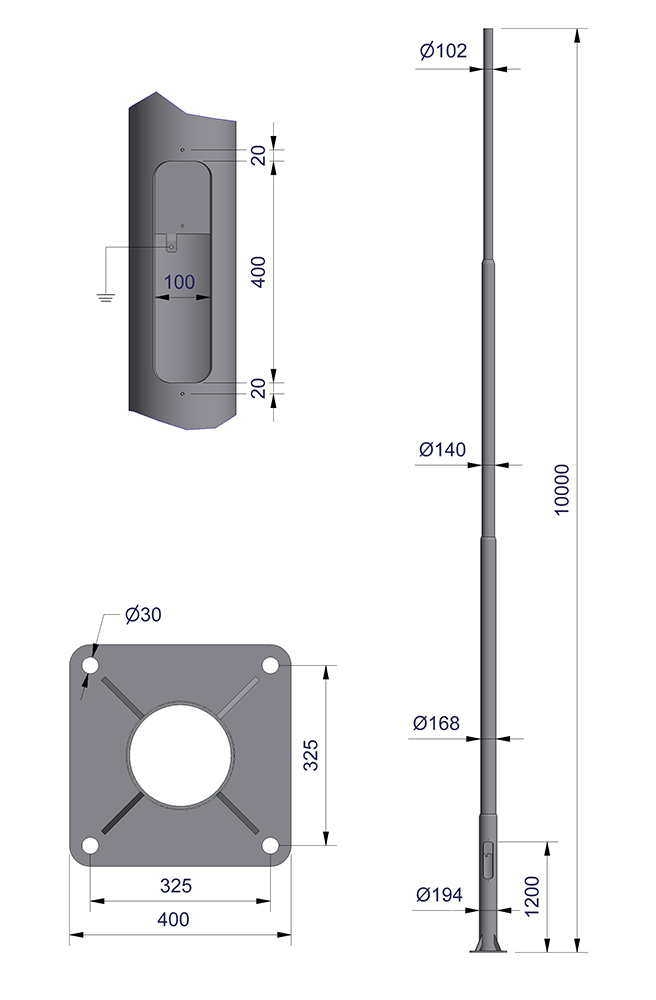

Mastene er bygget opp med avtrappede rørdimensjoner. Avstand fra fotplate til lukeåpning = 800mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. CombiCoat®-behandlet i en av våre standardfarger.
Art.nr. 10002432 Avtrappet plassbelysningsmast 10,0 m CombiCoat® består av følgende deler:
10003478 Mast 10M Topp Ø102 Pl325 Lakkert / Mast 10M Topp Ø102 Pl325 - 1 Stk
10002231 Koblingsluke Ø193/Ø219 Cc440 - 1 Stk
10004712 Skrue M/Panh./Tx30 M6X10 A2-70 Din 7985 - 1 Stk
10004715 Linseh. Torx+Pin M6X16 A2 Tx30 Iso 7380 - 2 Stk
10004852 Jord.Brikke M/Knekk M8X16X24 - 1 Stk
10004736 Skrue M/Panh./Tx30. M8X12 A4 Iso 7045 - 1 Stk
- Leveringstid: 4-6 uker
Vindlast
Hvor stolpen skal stå er avgjørende for å vite hvilken referansevind stolpen skal tilpasses.
| Maks armaturflate Vref m/s. | ||||||||
|---|---|---|---|---|---|---|---|---|
| Artikkelnr. | Overflate | Lyspunkthøyde | 24 m/s | 27 m/s | 29 m/s | 31 m/s | C/C bolter | Toppdiameter |
| 10002432 | CombiCoat® | 10 m | 2,05 m² | 1,65 m² | 1,44 m² | 1,27 m² | 325 mm | 102 mm |
