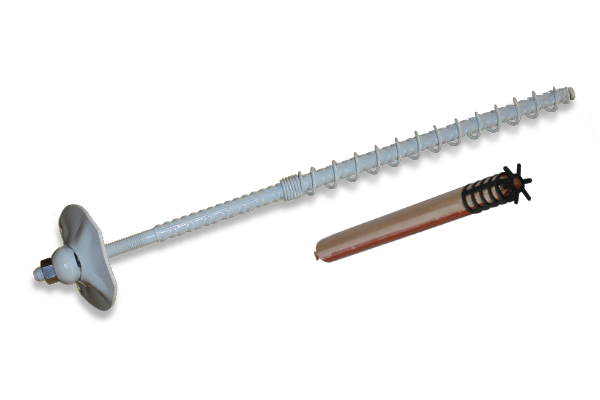

Sprakfjellbolt M22
Sprakfjellbolten er beregnet for bruk i spesielt problematisk fjell. Bolten er en videreutvikling av Ørstabolten, og er et resultat av arbeid med å tilfredstille krav i N500. Tester viser at bolten forlenges rundt 50 mm pr meter bolt, noe som tilsvarer ca. 300 mm på en 6 meters bolt.
Dette gir fjellet mulighet til å bevege seg noe, slik at ikke all spenningen havner på sikringsbolten. Sprakfjellbolten leveres komplett med polyesterpatron, halvkule og skive, og har CombiCoat® korrosjonsvern som standard overflatebehandling.
Last ned produktark ↓
Finnes i flere varianter:
Lengde: 2400 mm
- Vekt (100 stk): 885 kg
- Combicoat: 1920240CKLC
- Varmforsinket: 1920240CKL
Lengde: 3000 mm
- Vekt (100 stk): 1038 kg
- Combicoat: 1920300cCKLC
- Varmforsinket: 1920300cCKL
Lengde: 4000 mm
- Vekt (100 stk): 1294 kg
- Combicoat: 1920400CKLC
- Varmforsinket: 1920400CKL
Lengde: 5000 mm
- Vekt (100 stk): 1549 kg
- Combicoat: 1920500CKLC
- Varmforsinket: 1920500CKL
Lengde: 6000 mm
- Vekt (100 stk): 1805 kg
- Combicoat: 1920600CKLC
- Varmforsinket: 1920600CKL
Lengde: 8000 mm
- Vekt (100 stk): 2316 kg
- Combicoat: 1920800CKLC
- Varmforsinket: 1920800CKL
Full teknisk spesifikasjon
- Dimensjon M22x3,0 m
- Stålkvalitet B500NC
- Overflatebehandling CombiCoat®
- Borehull ø43-ø51 mm
- Bruddspenning 600 N/mm²
- Flytlastspenning 500 N/mm²
- Bruddlast endeforankring 161 kN
- Flytlast endeforankret 134 kN
- Forlengelse Agt 8%
- Borhulldybde 200 mm mer enn boltelengde
