Bergsikring

Fin-bolt M20

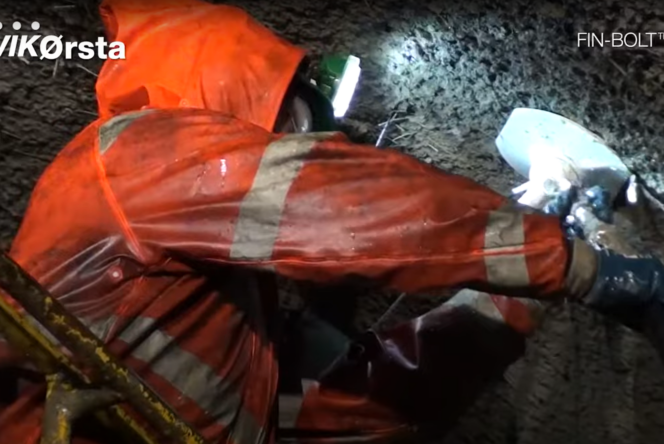

Endeforankret bolt for gysing med trykk. Bolten er spesielt utviklet for å tette vannførende borhull.

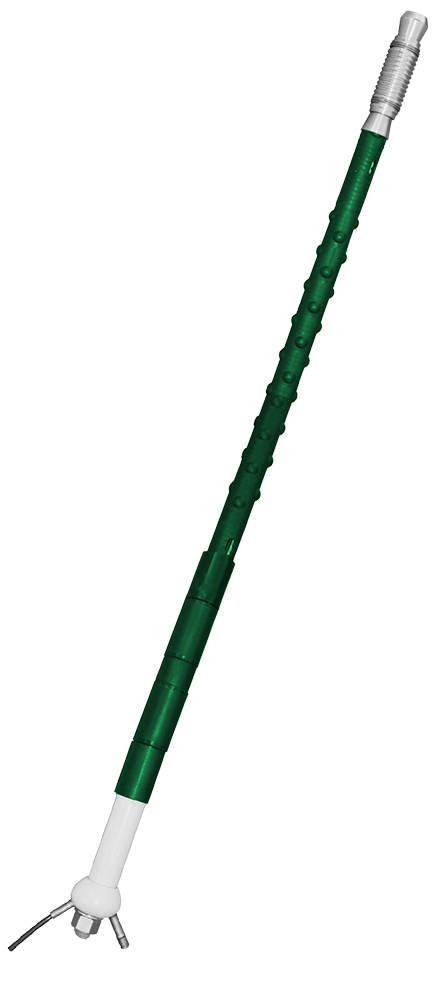

Forankring med ekspansjonshylse gir en umiddelbar arbeidssikring og blir permanent når den er fullt innstøpt. Bolten leveres med valsede gjenger i begge ender. Fin-bolten leveres komplett og består av kamstålbolt, halvkule, plastrør, skive, packer og ekspansjonshylse.

Last ned produktark ↓
Fin-bolt bergsikring

Kvalitet og miljø

  • StålkvalitetB500NC
  • Kamstål100 % resirkulert stål

Finnes i flere varianter:

Lengde: 3000 mm

  • Vekt: 983 kg
  • Combicoat: 1420305CC
  • Varmforsinket: 1420305C

Lengde: 4000 mm

  • Vekt: 1222 kg
  • Combicoat: 1420405CC
  • Varmforsinket: 1420405C

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Full teknisk spesifikasjon

  • Dimensjon M20x2,5 mm
  • Stålkvalitet B500NC
  • Overflatebehandling Varmforsinket/CombiCoat®
  • Borehull ø45-52 mm
  • Bruddspenning 600 N/mm²
  • Flytlastspenning 500 N/mm²
  • Bruddlast endeforankring 147 kN
  • Bruddlast innstøpt 188kN
  • Flytlast endeforankret 123 kN
  • Flytlast innstøpt 157 kN
  • Forlengelse Agt 8%
  • Borhulldybde 50-100 mm mer enn boltelengde
Se alle spesifikasjoner
