Lysmast

Teleskopmast 9,0 – 12,0 m

Teleskopmaster gjør det mulig å holde en nøyaktig lyspunkthøyde selv om fundamentnivået i forhold til veibanen varierer. Lyspunkthøyden justeres enkelt ved å forskyve topprøret på mastene. Røret kan reguleres trinnløst over flere meters høyde og låses sikkert med 6 stk. gjengestifter. Disse finnes innvendig i mast bak koblingsluke og leveres i syrefast (A4) kvalitet.

Mastekonstruksjonen til teleskopmaster tillater kun toppmontert armatur, enkelt eller dobbelt toppstykke.

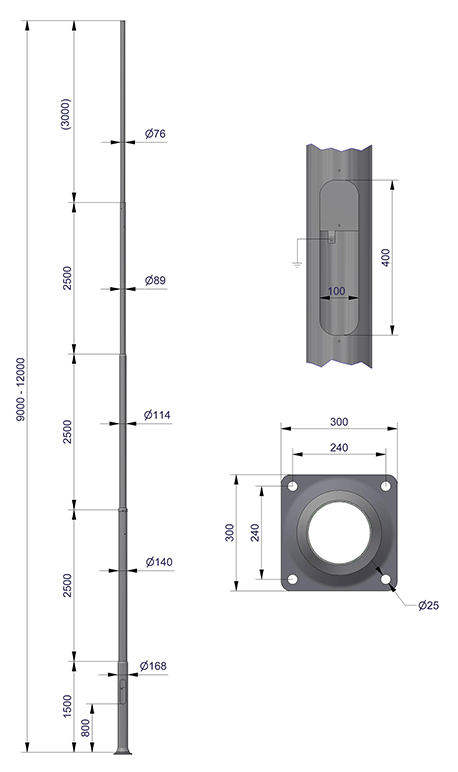

Mastene er bygget opp med avtrappede rørdimensjoner, avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002355 Teleskopmast 9,0-12,0 m leveres tredelt, og består av følgende deler:

Art.nr. 10003231 Bunnseksjon 5,0 m
Art.nr. 10003272 Mellomseksjon 3,0 m
Art.nr. 10003462 Topprør 3,5 m
Art.nr. 10003459 Pakning for teleskopskjøt
Art.nr. 10004690 Gjengestift M16x16 (3 stk)
Art.nr. 10004686 Gjengestift M12x12 (6 stk)
Art.nr. 10002473 Koblingsluke for Ø168 med linsehodeskruer

Last ned produktark
teleskoplysmast

Finnes som:

Varmforsinket

Artikkelnummer: 10002355
Elnummer: 3641215
GTIN: 7052250008391

CombiCoat®

Artikkelnummer: 10016383
Elnummer: 3641216
GTIN: 7052250008407

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 9,0 - 12,0 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 76 mm
  • Type Teleskop
  • Fundament Fotplate
  • Vref 24 m/s 0,50 m²
  • Vref 27 m/s 0,35 m²
  • Vref 29 m/s 0,28 m²
  • Vref 31 m/s 0,23 m²
  • Vekt 147 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Teleskoptopp Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3020622D, 3020622DC
