Lysmast

Ettergivende NE-mast avtrappet 12,0 m RO 240

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

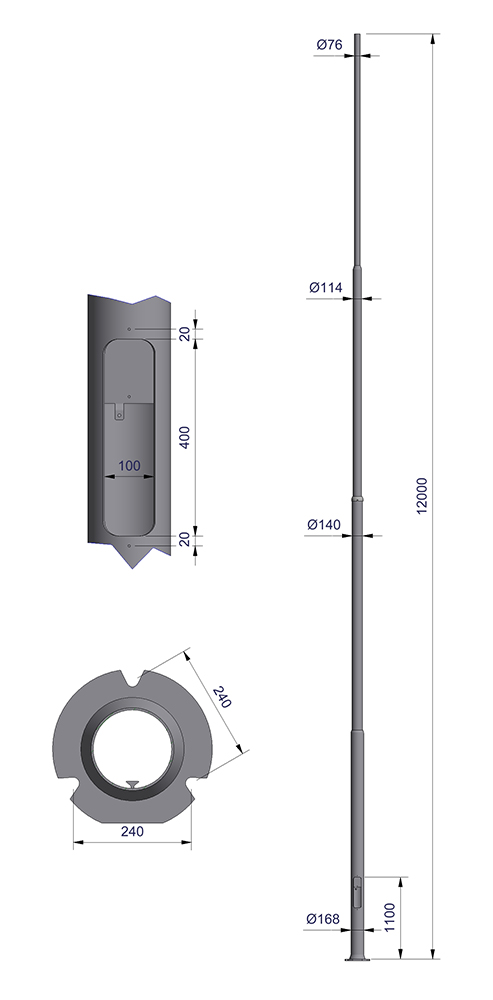

Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Denne masten krever Roll-Off ledd RO240/PL 240 som bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 3046312D Avtrappet NE-mast 12,0 m RO 240 leveres todelt, og består av følgende deler:

Art.nr. 3676412 Bunnseksjon 6,0 m
Art.nr. 3670713 Toppseksjon 6,0 m
Art.nr. 3100044 Koblingsluke for Ø168 med linsehodeskruer
Art.nr. 4416016 Gjengestift M16x16 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3046312D
Elnummer: 3641016
GTIN: 7052250006281
Resirkulert stål: 20-30%
CO₂ -ekv.*: 599,18 kg

CombiCoat®

Artikkelnummer: 3046312DC
Elnummer: 3641032
GTIN: 7052250006441
Resirkulert stål: 20-30%
CO₂ -ekv.*: 379,62 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 12 m
  • C/C bolter RO240
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament RO-ledd
  • Vref 24 m/s 0,47 m²
  • Vref 27 m/s 0,34 m²
  • Vref 29 m/s 0,28 m²
  • Vref 31 m/s 0,23 m²
  • Vekt 171 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Nei
Se alle spesifikasjoner
