Lysmast

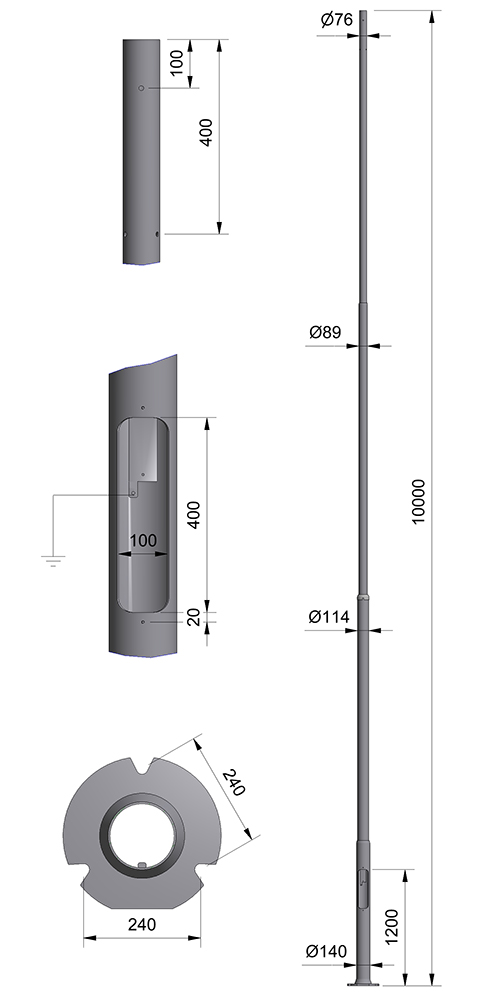

Ettergivende NE-mast avtrappet 10,0 m RO 240 Euroskjøt

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 3116310D Avtrappet NE-mast 10,0 m RO 240 Euroskjøt leveres todelt, og består av følgende deler:

Art.nr. 3676407 Bunnseksjon 4,0 m
Art.nr. 3670718 Toppseksjon 6,0 m
Art.nr. 3100042 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 4412012 Gjengestift M12x12 (6 stk)
Art.nr. 4416020 Gjengestift M16x20 (3 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3116310D
Elnummer: 3641046
GTIN: 7052250006588
Resirkulert stål: 20-30%
CO₂ -ekv.*: 360,91 kg

CombiCoat®

Artikkelnummer: 3116310DC
Elnummer: 3641052
GTIN: 7052250006649
Resirkulert stål: 20-30%
CO₂ -ekv.*: 228,66 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 10 m
  • C/C bolter RO240
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament RO-ledd
  • Vref 24 m/s 0,3 m²
  • Vref 27 m/s 0,2 m²
  • Vref 29 m/s 0,15 m²
  • Vref 31 m/s 0,12 m²
  • Vekt 103 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Nei
Se alle spesifikasjoner
