Lysmast

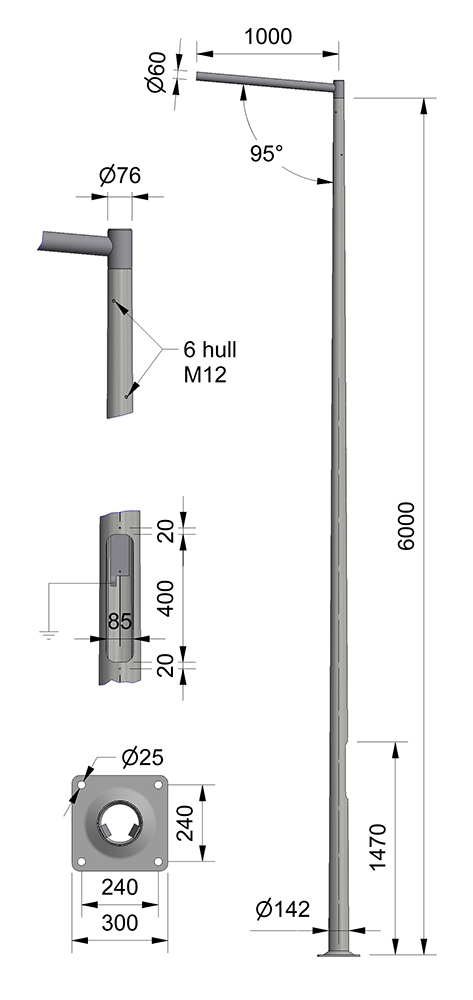

Ettergivende HE-mast konisk 6,0 m med enkel utliggerarm 1 m

Ettergivende mast type HE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 50-HE-C-S-NS-BD-0.

Mastene er produsert av koniske runde rør uten synlig sveisesøm og med fotplate c/c 240 mm. Mastene er tiltenkt intensivbelysning av gangfelt. Avstand fra fotplate til lukeåpning = 1070 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Alle ettergivende master type HE må monteres på Ørsta HE-fundament art.nr. 3523240C/El.nr. 3615522 for å være godkjent montert.

Art.nr. 3893461 HE-mast konisk 6,0 m med enkel utliggerarm 1 m Varmforsinket består av følgende deler:

Art.nr. 3793306 HE-mast 6.0 m
Art.nr. 3120171 Utligger 1x1000/ø60
Art.nr. 3100041 Koblingsluke for Ø121/Ø127 med linsehodeskruer
Art.nr. 4412012 Gjengestift M12x12 (6 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3893461
Elnummer: 3641185
GTIN: 7052250007981
Resirkulert stål: 15-36%

CombiCoat®

Artikkelnummer: 3893461C
Elnummer: 3641186
GTIN: 7052250007998
Resirkulert stål: 15-36%

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 6 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 60 mm
  • Type Konisk
  • Fundament Fotplate
  • Vref 24 m/s 0,27 m²
  • Vref 27 m/s 0,22 m²
  • Vref 29 m/s 0,19 m²
  • Vref 31 m/s 0,17 m²
  • Vekt 78 kg
  • Materialkvalitet S235
  • CE godkjent Ja
  • Utliggerlengde 1000 mm
  • Ytelsesklasse Ettergivende HE
  • Lagerført Nei
Se alle spesifikasjoner
